图解主板插槽:教你选对串口卡

    基于市场上PC主板对插槽的各种不同分类,新手用户使用串口卡时面对主板插槽有很多的疑问。鉴于此,笔者认为,为刚刚步入使用串口卡的DIY用户做一番知识普及变得十分重要。今天,我们就来看看在各种乐扩串口卡应该安装在主板的哪个插槽上。

    图解主板插槽:教你选对串口卡
    电脑主板

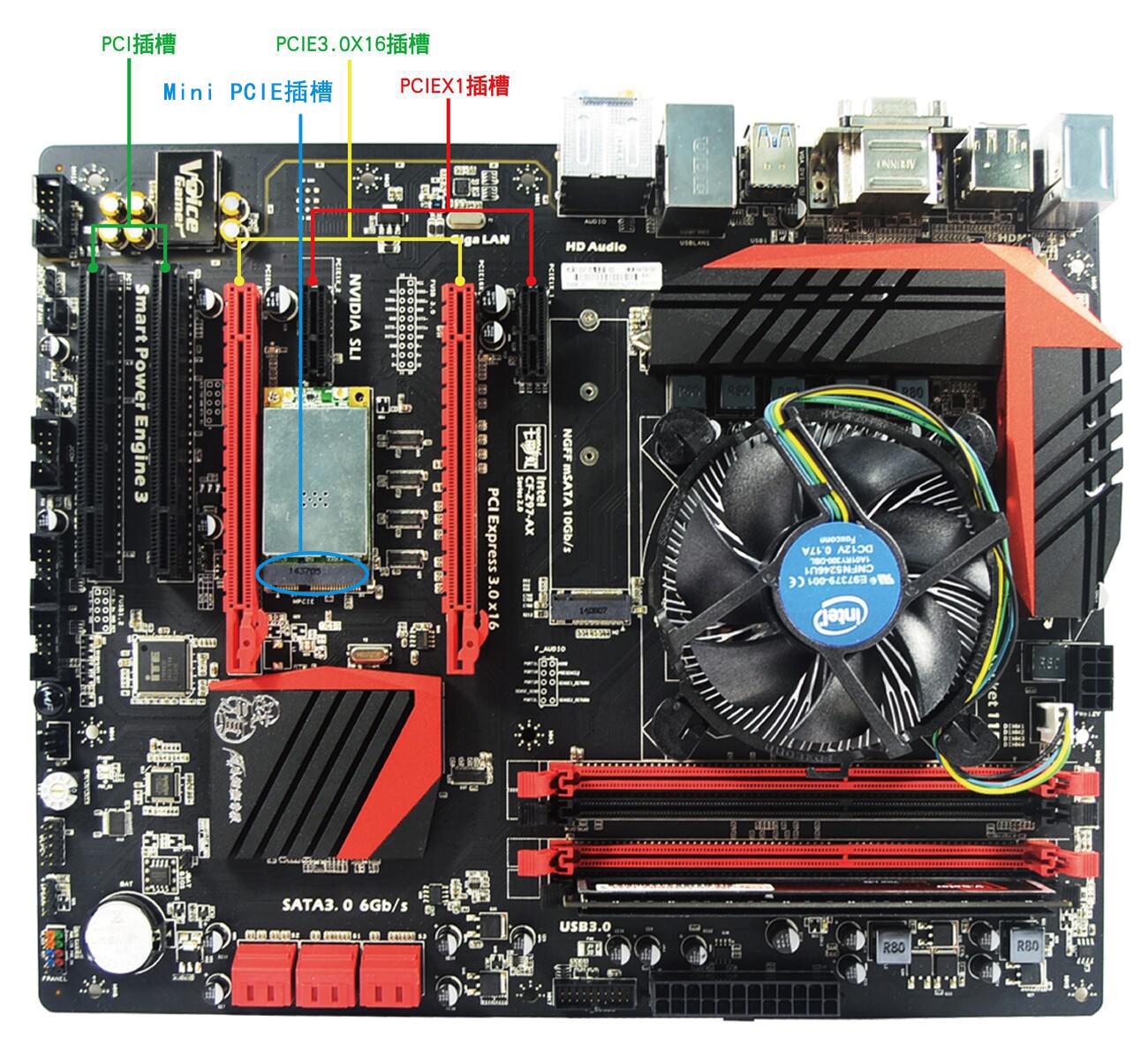

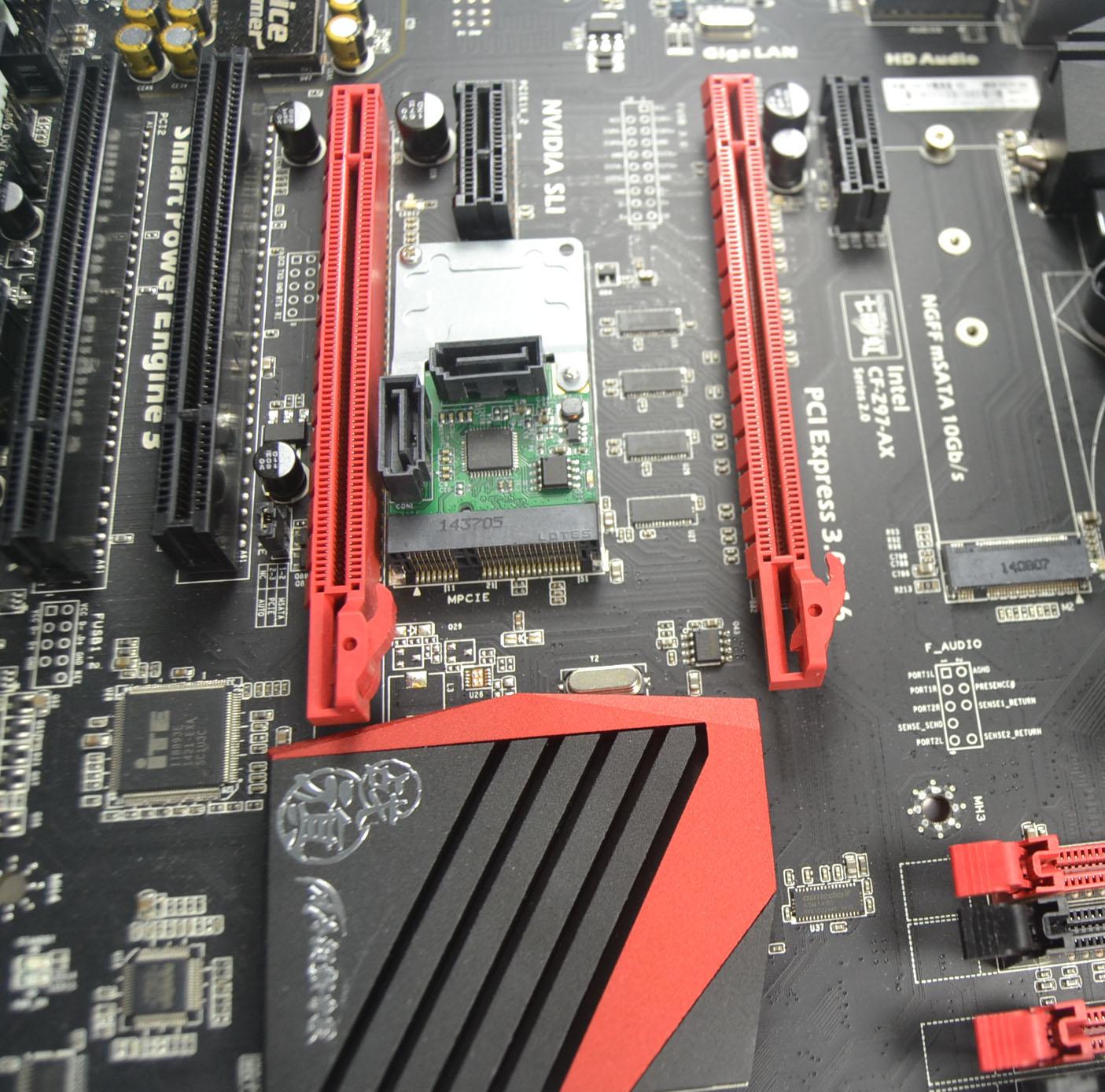

      以上图PC主板为例,在主板上有一个特别重要的区域,那就是扩展插槽区域。在这里,我们可以接驳各种扩展设备,包括串口卡、SATA3.0扩展卡、阵列卡、采集卡、网卡等等。这里给大家介绍一个最简单区分PCI和PCI-E插槽的方法,通常情况下PCI-E插槽的左边都有一个卡位(上图所示) ,接下来根据乐扩品牌几款最畅销的串口卡产品图示为例详解。

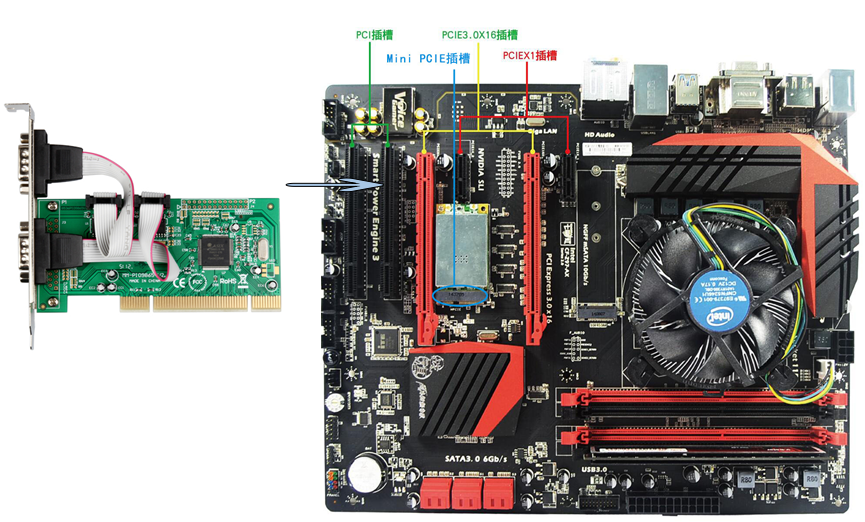

      1.如下图所示,乐扩工业级PCI转2口串口卡是插在PC主板的PCI插槽上的。PCI是基于PCI局部总线的扩展插槽,其尺寸很短,没有内存插槽长,没有卡位。位于主板上AGP插槽的下方,ISA插槽的上方。

    图解主板插槽:教你选对串口卡

    图解主板插槽:教你选对串口卡
    型号:MM-PIO9865-2S

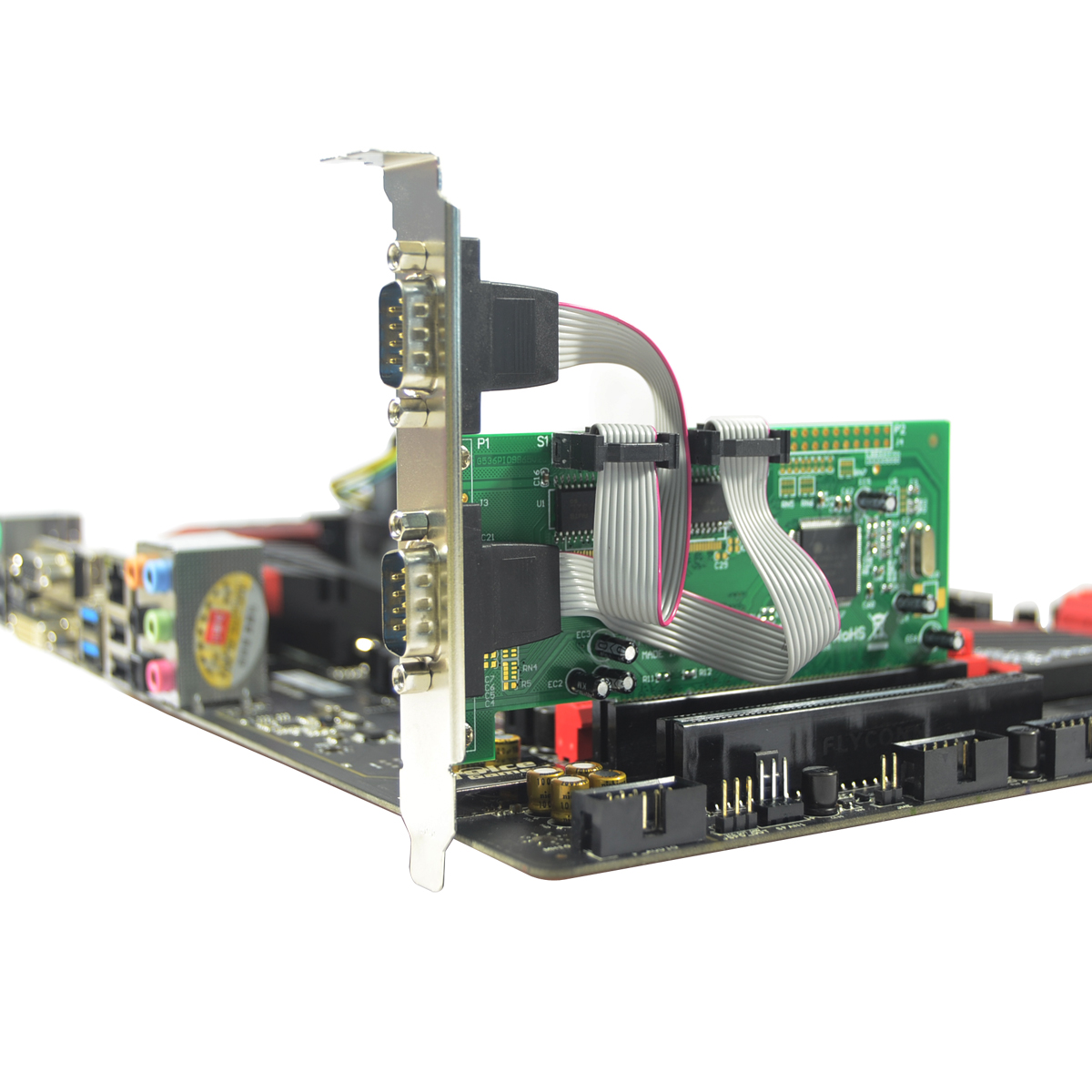

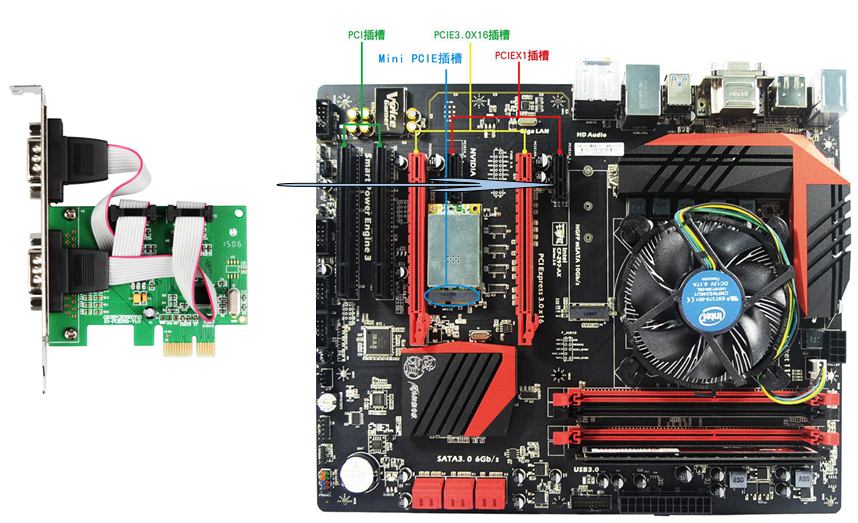

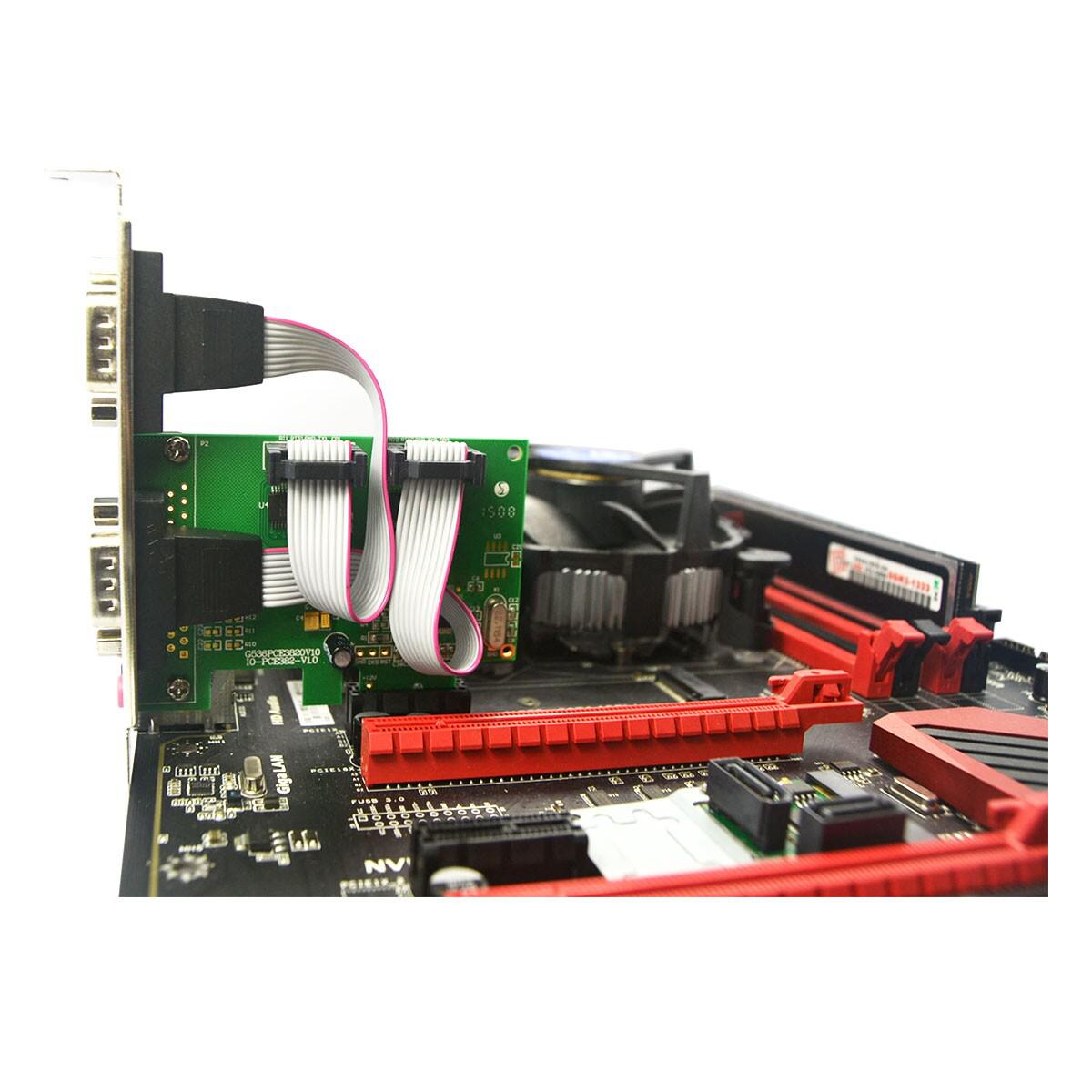

      2.如下图所示,乐扩 PCI-E转2口串口卡是插在PC主板的PCIEX1插槽上的,PCI-E插槽主要的优势就是数据传输速率高。PCI Express也有多种规格,从PCI-Express x1 x2 x4 x8到PCI-Express x16,而x2模式是用于内部接口而非插槽模式。PCI-Express x16外形比DDR内存插槽长,而且末端像AGP插槽一样,有活扣,能满足现在和将来一定时间内出现的低速设备和高速设备的需求。

    图解主板插槽:教你选对串口卡

    图解主板插槽:教你选对串口卡
    型号:IO-PCE382-2S

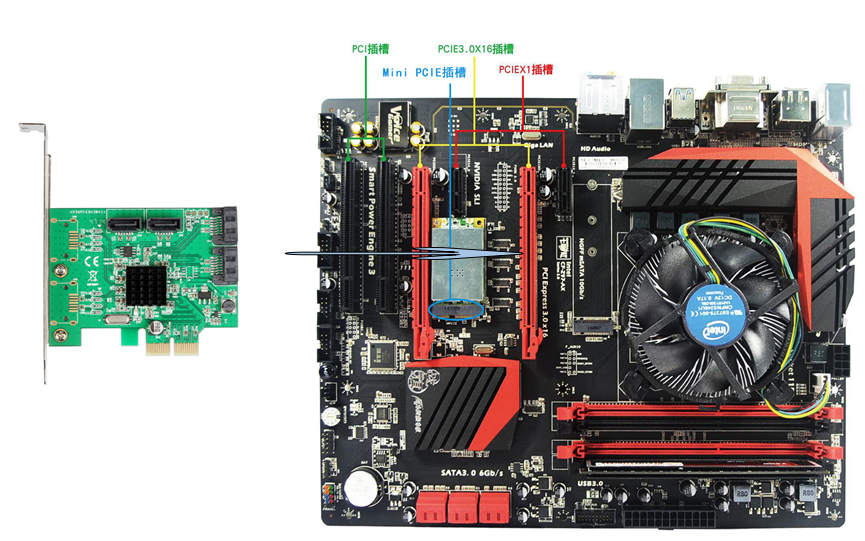

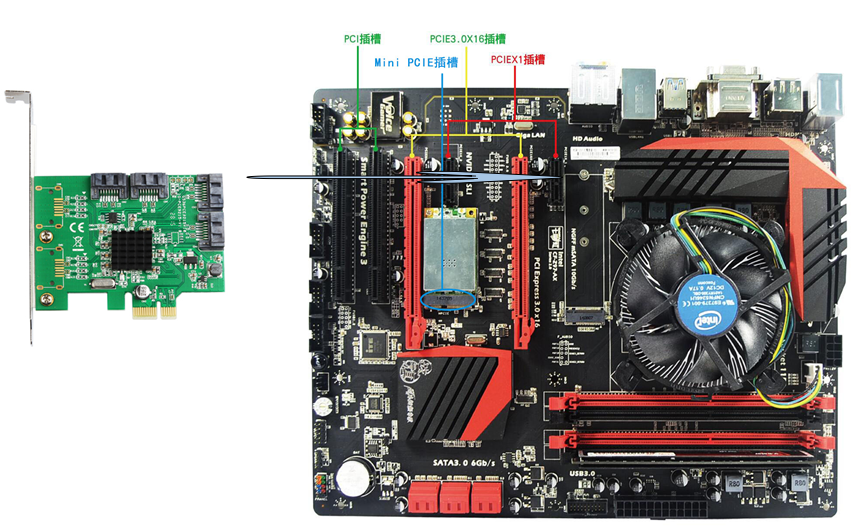

      3.如下图所示,乐扩PCI-E转4口SATA6G扩展卡是插在PC主板的PCIEX1插槽上的。

    图解主板插槽:教你选对串口卡

    图解主板插槽:教你选对串口卡

    型号:IO-PCE9215-4I

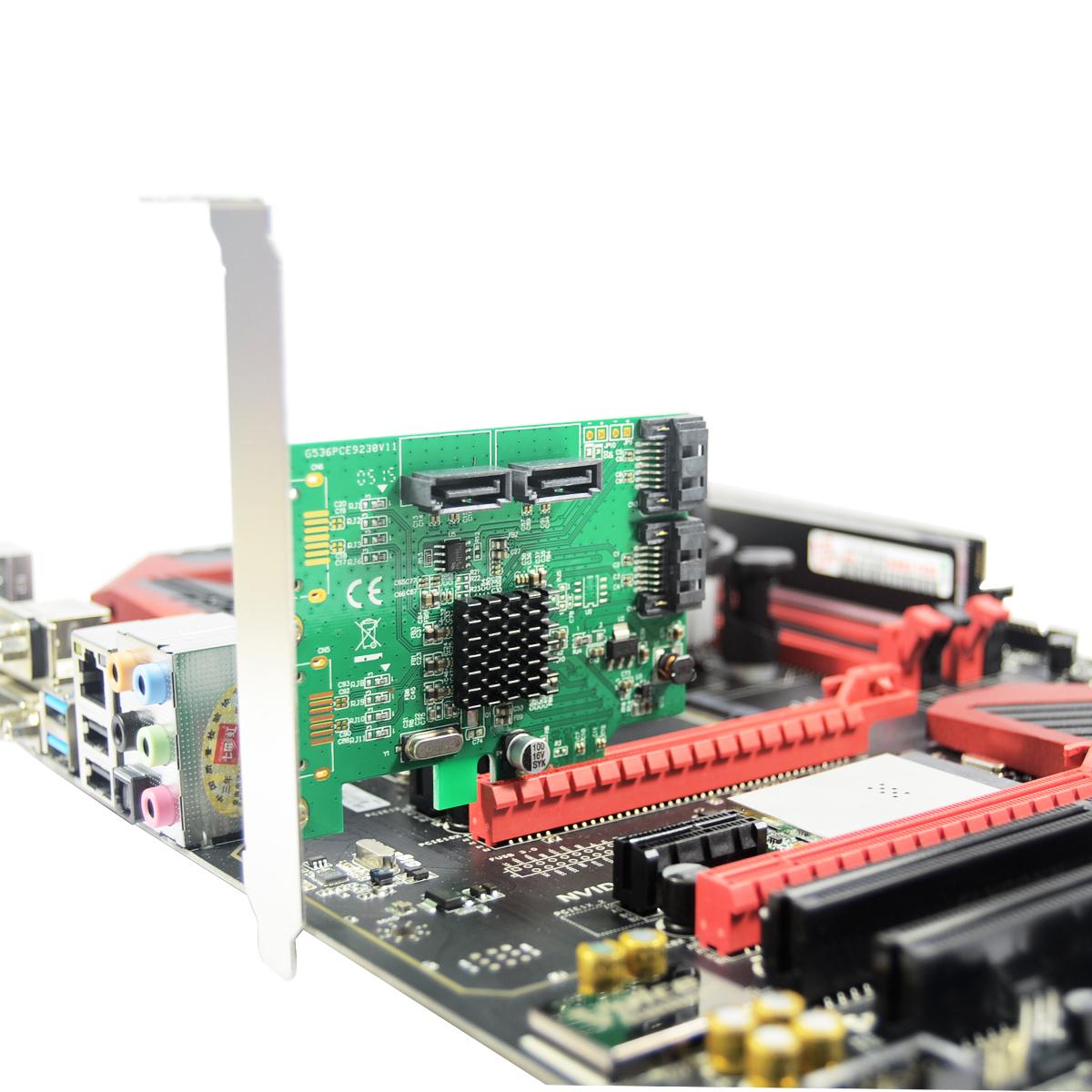

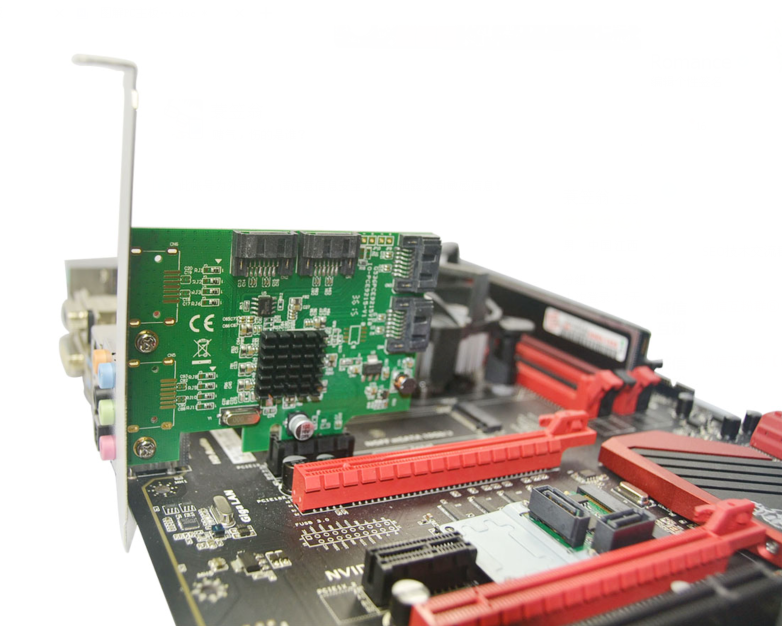

      4.如下图所示 乐扩PCI-E转SATA3.0扩展卡,支持4TB的SSD固态硬盘系统启动,它是插在PC主板的PCIE3.0X16插槽上的。

    图解主板插槽:教你选对串口卡

    图解主板插槽:教你选对串口卡
    型号:IO-PCE9235-4I

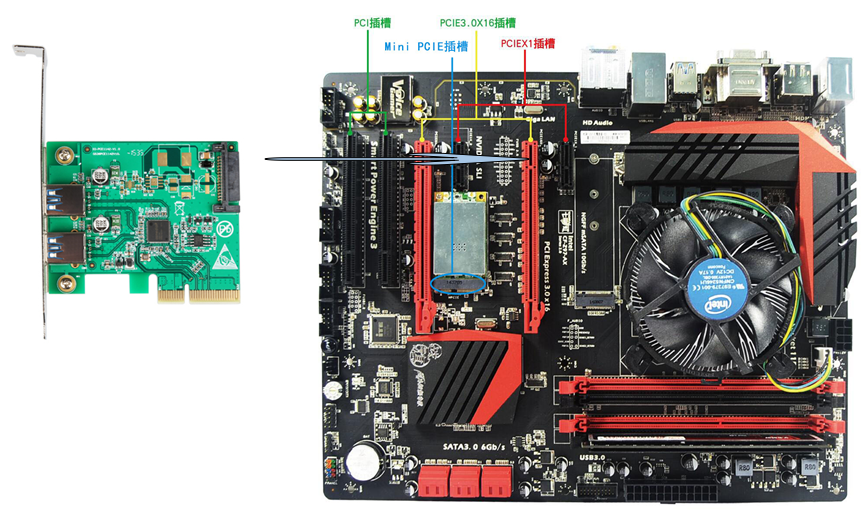

      5.如下图所示,乐扩台式机PCI-E转USB3.1扩展卡,支持 Type-A接口,它是插在PC主板的PCIE3.0X16插槽上的。

    图解主板插槽:教你选对串口卡

    图解主板插槽:教你选对串口卡
    型号:IO-PCE1142-2AP

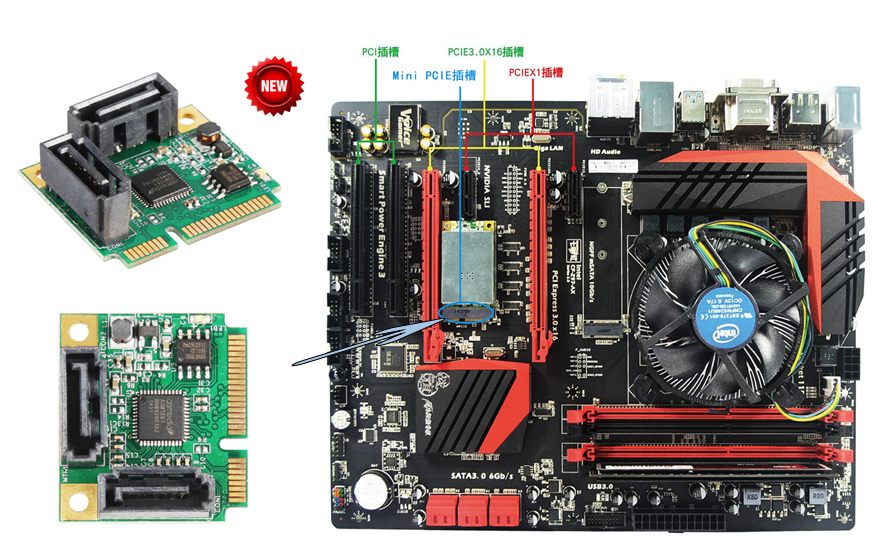

    6.如上图所示,乐扩 MINIPCIE转2口SATA3/6G扩展卡,它是插在PC主板Mini PCIE插槽上的。

    图解主板插槽:教你选对串口卡

    图解主板插槽:教你选对串口卡

    型号:IO-MPCE1061-2I
