    本产品支持协议软件选择。驱动和工具下载链接:http://mmui.com.cn/data/upload/image/20200828/1598551065815869.zip
    产品驱动安装,接口定义,协议修改设置部分请仔细阅读配套说明书
    产品插上电脑USB口后红色(Active)指示灯应亮起。安装好驱动后设备管理器会增加如图红框设备(不同系统显示可能不同,以实际电脑显示为准。)

    乐扩 USB 2.0转RS232/422/485使用简要说明及注意事项(产品型号:IO-U234285)

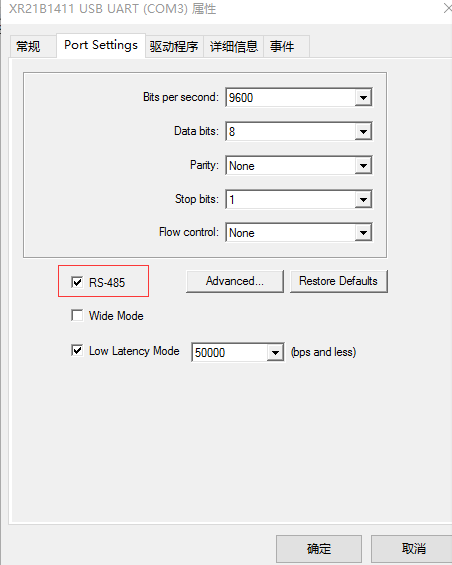

    右键该设备可进行属性修改,注意当使用RS422或RS485协议时需要勾选(Port Settings)里的RS-485

    乐扩 USB 2.0转RS232/422/485使用简要说明及注意事项(产品型号:IO-U234285)
    注意:驱动软件请拷贝到C盘解压。驱动软件各级目录不能出现中文字符。
    使用前必须进行协议设置,
    打开文件夹“21B1411/Tool”右键“以管理员身份运行”点击“是”按钮。在端口号中选择新增加的COM3(修改后请选择本产品对应的端口号),协议类型:1.RS-232   2.RS-485 2W(两线RS485协议)  3.RS-422/485 4W(RS422或4线RS485协议)。
    终端电阻:RS485可根据现场情况设置为不使能或使能(RS232协议设置为不使能)
    选好后点击(应用),下面出现“设置成功……”。关闭软件。即告设置完成。
    如果选择RS422/485模式请确认端口属性里RS-485勾选上。
    如果选择RS232即可使用直接插DB9G头进行通讯。
    如果选择RS422/485可使用配备的接线转换头,如题图插好使用。也可直接DB9G和DB9M对接(DB9M焊线定义RS422:1  TX-  2  TX+   3  RX+   4   RX-   5 GND    RS485:1  DATA-    2   DATA+     5  GND)

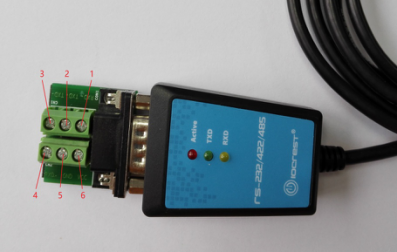

    接线转换头定义见丝印标识:图中1   RXD+  2  TXD+   3   TXD-    4   RXD-   5  GND   6   VCC(注意:本产品不提供VCC供电)。
    产品指示灯(TXD)闪表示电脑端有数据传出。
    指示灯(RXD)闪表示接的设备有数据传来。
