    适用型号:IO-USB4285-02
    乐扩USB转485/422接线和调试说明

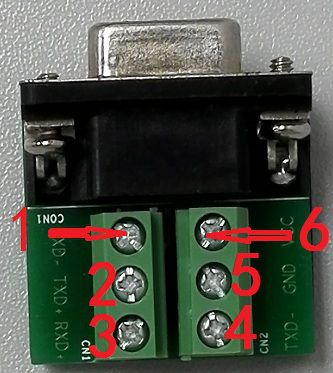

    产品配备DB9转接线端,用户在使用前请仔细阅读说明书,并检查接线线序。


    422对应的孔位定义为
    1—RXD-
    2—TXD+
    3—RXD+
    4—TXD-
    5—GND
    6—空(VCC本产品未用)


    485对应接线孔位定义为
    1—空
    2—TX/RXD+(A)
    3—空
    4—TX/RXD-(B)
    5—GND
    6—空


    注:如果所配端子和图示不同请按PCB丝印标识定义接线.

    乐扩USB转RS422/485接线和调试说明


    简单测试通讯:下载串口调试助手,打开产品对应COM口(Win7以上系统需要右键管理员运行调试助手软件)。
    422通讯测试:用两根导线分别把1,4孔短接,2,3孔短接。发送数据后产品TXD和RXD指示灯会闪,并且软件接收到和发送相同的数据。测试结束,可以使用。
    485通讯测试:需要两个产品或其他提供485收发的设备。按485定义A-A,B-B接好线。打开调试助手发送数据,对方接受到一致数据无误码。对方发送数据接收框显示和对方发送一致,测试结束,可以使用。


    简单问题解决:
    1.插上USB无法识别:更换电脑USB接口或换其他电脑测试。安装执行文件驱动。
    2.打不开端口:Win7以后系统,软件需要点右键以管理员身份运行。
    3.接上设备无法通讯成功:检查所接设备是不是使用RS422或RS485协议,接线需要对应定义,RS422收发对接,RS485A-A,B-B对接。测量接线良好。
    4.本设备不能给外设提供电源,如果外设需要供电请另接电源适配器。
