火眼金睛选购PCIe原生串口卡

    随着串口卡技术的发展,新产品也是日新月异,前段时间在市场上买来一款绿版的原生PCI-E串口卡,其稳定性还不错。后来在市场上又看到一款声称双芯片能增强性能的PCI-E串口卡,于是乎好奇也买一款回来试试,结果发现惊人的内幕。

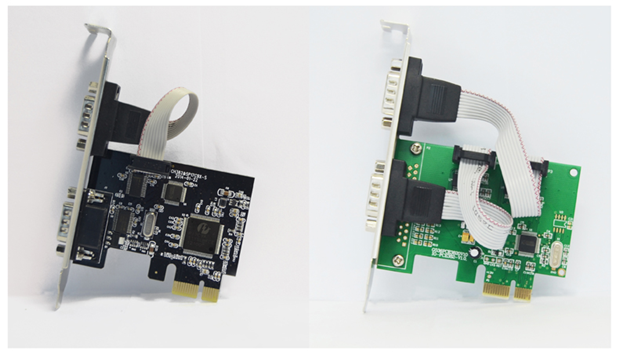

    我先后入手的两款PCI-E串口卡,双芯片增强版的PCB版是黑色的,下面就用“黑版”代替,不经意的看觉得两款产品长得差不多,黑板好像还多了一个大大的芯片,估计说的增强性能的芯片应该是靠这个来转换的吧,但是实际是不是这样呢?看包装配件光盘这些都配得齐全,如下图:

    火眼金睛选购PCI-E原生串口卡

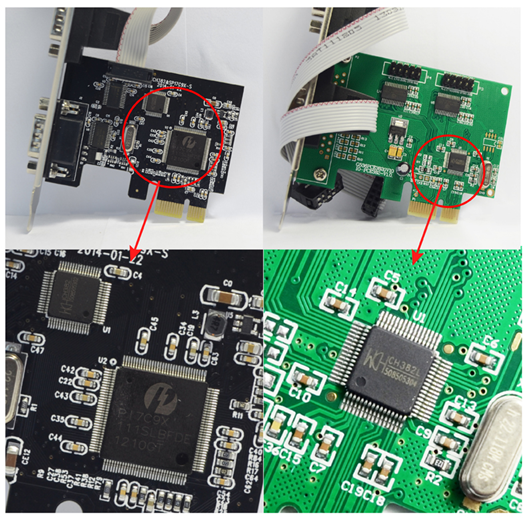

    从外观来看,PCI-E串口卡黑版芯片用的是WCH382 + P17C9X111SL,绿版芯片用的是WCH382,如下图:

    火眼金睛选购PCI-E原生串口卡

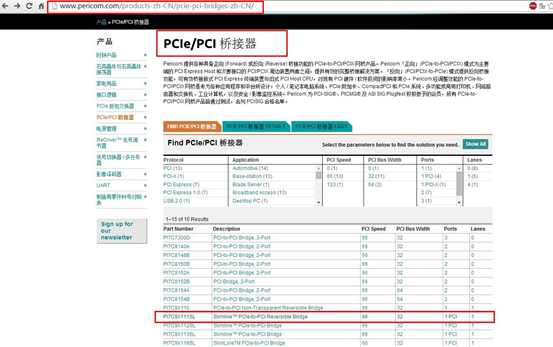

    估计说的增强功能可能是用P17C9X111SL这个来实际的吧,随后根据其产品芯片信息,在网上查询了一下,想了解一下是怎么来增强信号的,根据芯  片丝印找到 P17C9X111SL芯片官网。我个人也很好奇,想了解一下他是通过什么方式来增强的,所以接下来我在PERICOM 美国百利通   官网大致看了一下这款芯片的介绍,如下图:



    火眼金睛选购PCI-E原生串口卡

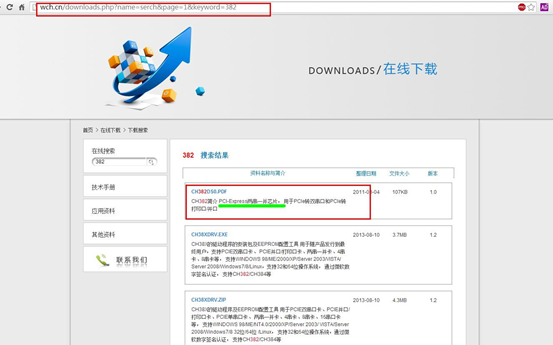

    不看不知道,一看吓一跳,其实他并不是什么增加芯片,而是PCIe/PCI桥接器,也就是将PCI转换成PCI-E的一个桥接芯片,所以我现在对  WCH382这个芯片就有些疑问了,为什么要通过一个桥接芯片转换呢?接下来我到WCH的官方网站查询WCH382的芯片信息,如下图:



    火眼金睛选购PCI-E原生串口卡


    WCH382芯片就是一款PCI-Expresscard 两串一并芯片,根本不需要桥接,所以我现在有点怀疑黑版他们实际用的芯片到底是不是WCH382的芯片?

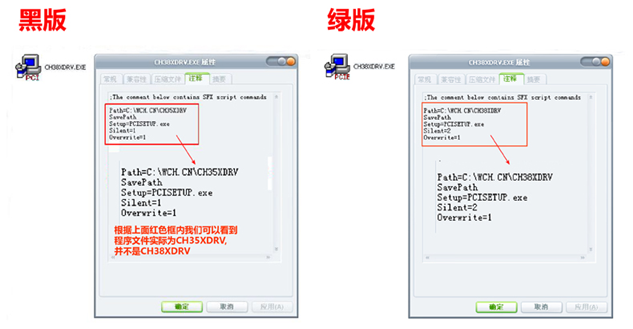

    接下来我试着安装驱动,在查看驱动属性时发现黑版串口卡程序文件属性为CH35XDRV,并不像原生串口卡绿版的驱动CH38XDRV那样,如下图:

    火眼金睛选购PCI-E原生串口卡

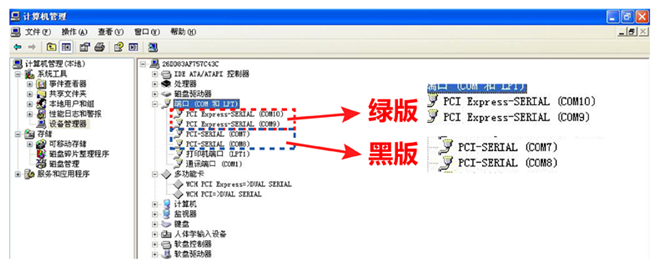

    接下来将两张卡装在同一台电脑上两个不同的PCI-E扩展槽了,查看设备管理器,打开    计算机((右键)—设备管理器---端口(com和LPT)下选项,绿版串口卡扩展出来的显示为PCI-EXPRESS-SERIAL(com9)和  PCI-EXPRESS-SERIAL(com10),而黑版串口卡扩展出来显示为PCI-SERIAL(COM7)和PCI-  SERIAL(COM8),专业人士一看都能明白黑版是通过PCI扩展出来的。如下图所示:

      火眼金睛选购PCI-E原生串口卡

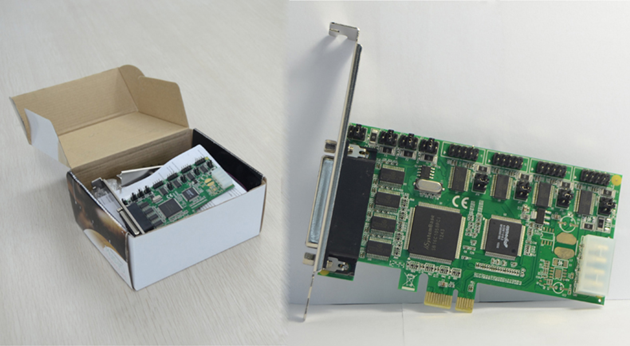

    到这里,我已经大致能了解到其实他就是用WCH351+PCIe/PCI桥接转换芯片方案来实现的PCI-E扩展也2个串口卡了,为了更全面的了解桥接芯片串口卡相关资料,在此我也在网上大致搜索了一下,发现其实网上同类的串口卡还是有不少的,如下图:



    火眼金睛选购PCI-E原生串口卡

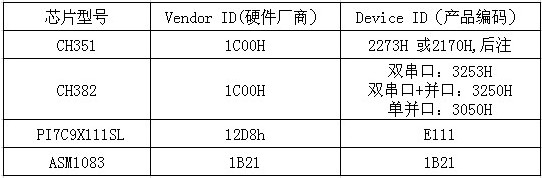

    这款产品采用的就是SYSBASE1058+ASM1083   PCIe/PCI桥接芯片组成了,为了避免大家买到桥接芯片转换出来的PCI-E串口卡,我特意请教了一些对芯片较有研究的朋友,通过他们的介绍我在  WCH 沁恒、PERICOM 美国百利通、asmedia  祥硕科技等多个芯片官方网站了解到各芯片的硬件ID及产品编号如下:



    火眼金睛选购PCI-E原生串口卡




    在这里也教一下大家如果通过简单查看技术信息了解PCI-E串口卡的本质,就以前面的PCI-E 黑版串口卡为例,通过计算机管理器查看双芯片产品的转换芯片的 PCI standard PCI-to-PCI bridge属性详情信息如下图:



     火眼金睛选购PCI-E原生串口卡




    由此图可知,硬件ID显示的是1080,由些也可知他们用的是  ASM1083 的PCIe/   PCI转换芯片,也可推断其实他们用的芯片应该是回收后自己重新丝印上去的,所以如果在外观已无法分辨的情况下,大家也是可以通过简单的查看技术信息自己  了解到,其实有时一些细微的地方只要大家留意也可以发现的,在此就不在列举了。
    最后,我想大家都已经明白在PCI-E串口卡市场根本就没有增 强芯片,只有原生串口卡和非原生的通过PCI/PCI-E桥接转换出来的串口卡,大家仔细想想都知道,原生串口卡直接通过一个芯片扩展出来在性能及稳定性 方面肯定比桥接出来的要好,毕竟通过桥接扩展出来的串口卡,他是通过两个芯片转换出来的,那么他的故障率会是原生的3倍,所以在此建议大家,市场上带 PCI-E扩展槽的主板将越来越多,所以未来选购PCI-E串口卡的情况也会越来越多,大概在选购时一定要擦亮自己的眼睛,选择原生的PCI-E串口卡。
