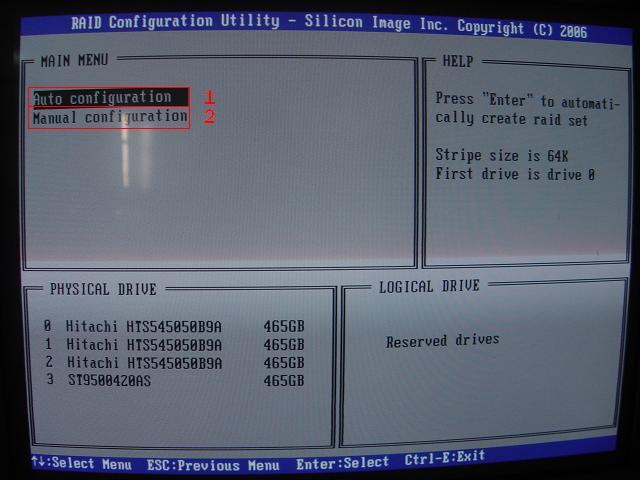

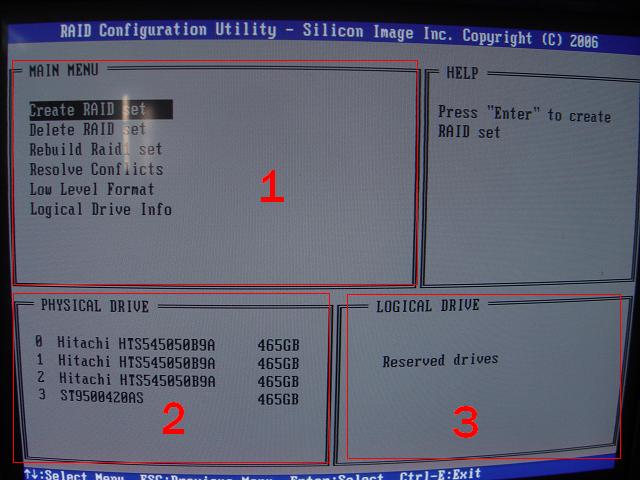

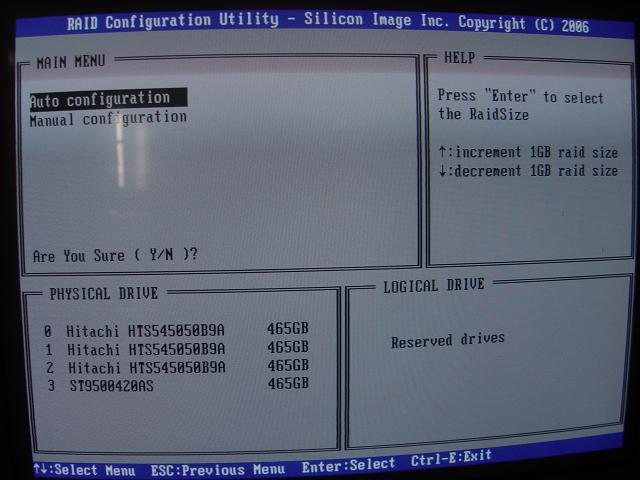

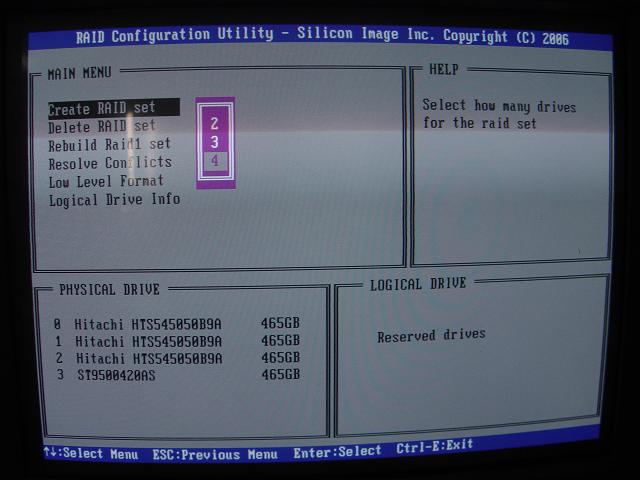

乐扩sata3扩展卡专家教您阵列卡的设置及创建 1.插入阵列卡并接好硬盘后，开机可以看到如图所示的硬盘信息，这里接了0-3四个硬盘，按Ctrl+S或F4进入阵列卡的BIOS设置界面。                                                                                   图1                                                                                                   图22.操作按键：↑↓移动光标，ESC返回，Enter确认，Ctrl+E保存退出标识1处为阵列菜单选项Create RAID set            创建阵列Delete RAID set            删除阵列Rebuild RAID1 set          重建RAID1（由于速度过慢，不推荐）Resolve conflicts            解决冲突（修复RAID5）Low level format            低格Logical drive info            逻辑硬盘信息 标识2处为物理硬盘信息 标识3处为阵列信息 一：创建RAID01.RAID0可接2~4个硬盘，连接好硬件后，进入阵列卡BIOS设置，选择Create RAID set，进入到图3界面，然后选择RAID0 图32.进入图4界面，选择需要建阵列的硬盘数量.图43.进入图5界面，有2个选项1、自动配置（推荐）。2、手动配置图5

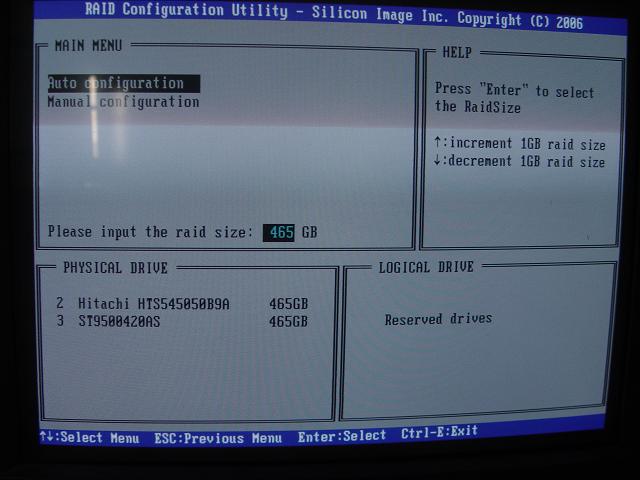

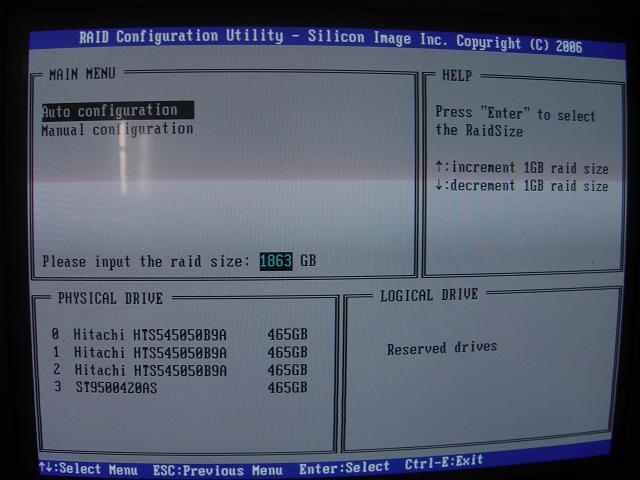

4.选择Auto configuration 自动配置后，可以调节阵列容量，默认为最大值

图6

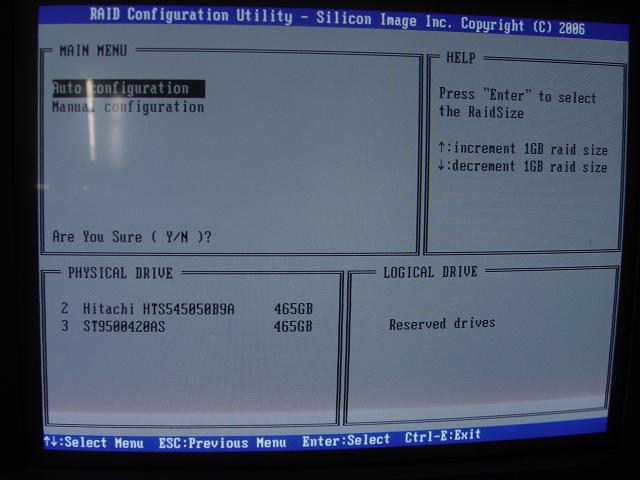

5.按Y键确认后，阵列即创建完成

图7

图8

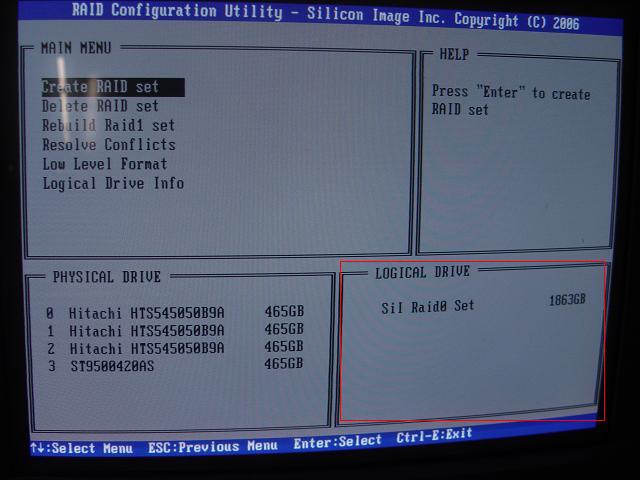

RAID0创建成功

二、创建RAID1

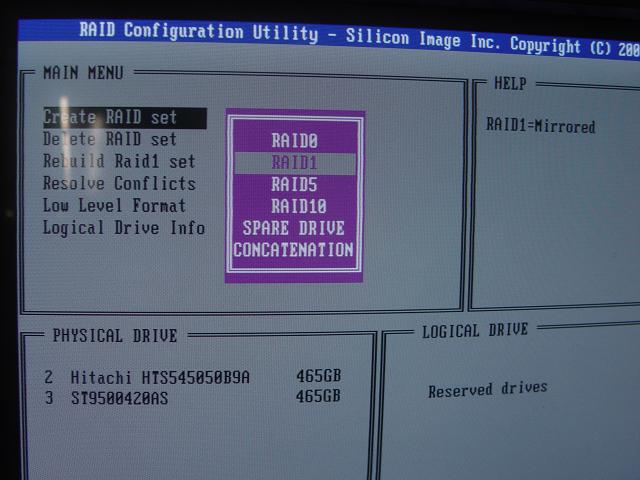

1、RAID1需要接偶数个硬盘，做阵列时必须是两两配对成镜像。接好硬件后进入阵列卡BIOS设置，选择Create RAID set，进入到图9界面，然后选择RAID1。

图9

图10

图11

图12

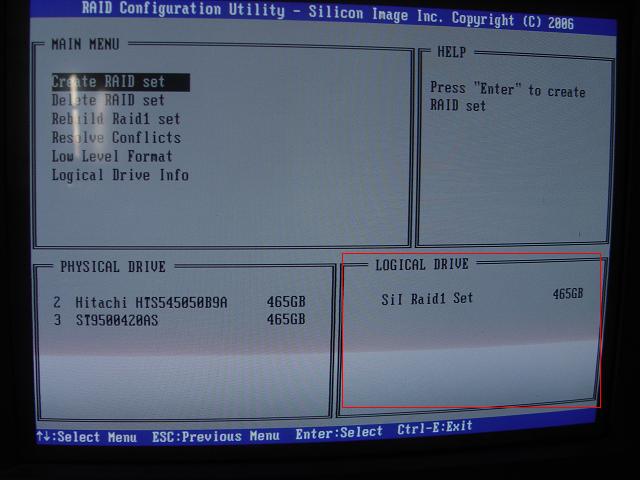

RAID1创建成功

三、RAID5需要接3个硬盘以上、RAID10需要4个以上才能做阵列，做阵列的过程与RAID0、RAID1类似。
