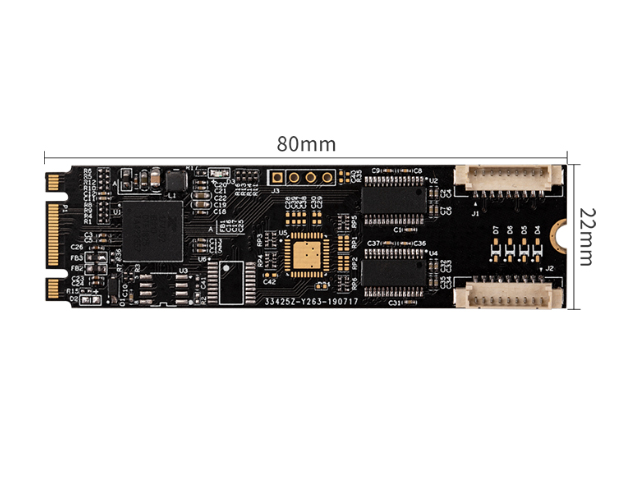

1.产品简介

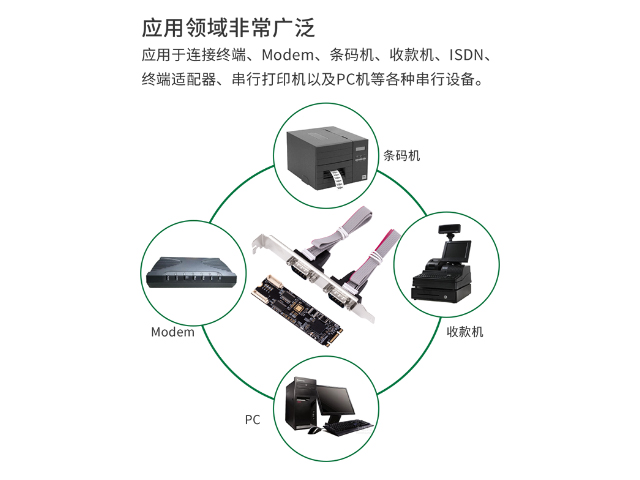

  ●该款串口卡能够将主机的M.2插槽转换成2个标准的DB9针RS232串口，允许用户同时连接两个具有串行端口的设备进行数据传输。这款产品主要应用于连接终端、Modem、条码机、收款机、ISDN、终端适配器、串行打印机以及PC机等各种串行设备，致力于为用户实现高性价比的串口解决方案。

2.特征

  ●兼容性：符合PCIe 2.0 Gen 1标准。

  ●链路速度：x1链路，双向通信，每个方向的数据传输速率可达2.5 Gbps。

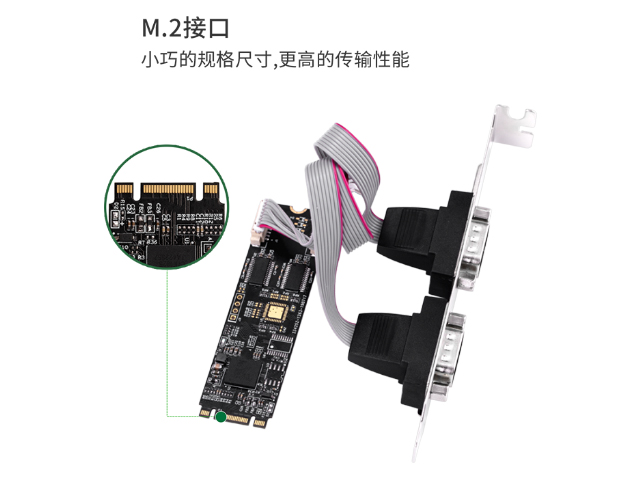

  ●适用插槽：适用于基于PCIe带有key M或B的M.2插槽。

  ●数据操作：支持32位数据宽度的读写操作。

  ●中断管理：具备两个UART的全局中断状态寄存器。

  ●多功能I/O：提供16个多功能输入/输出（MPIO）。

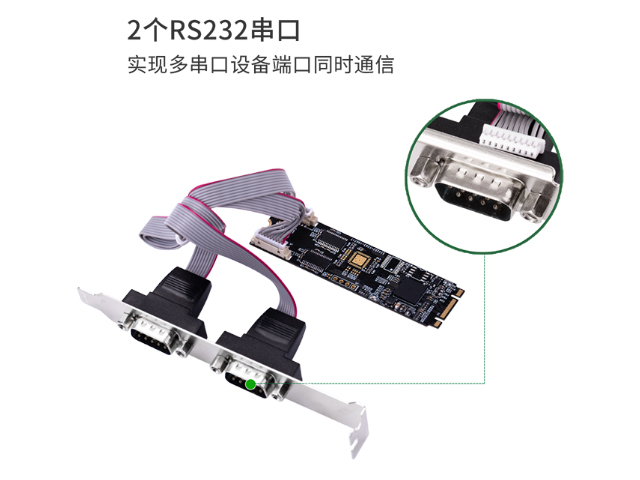

  ●独立UART通道：两个独立的UART通道。

  ●数据传输速率：支持每秒300~921600位的数据传输速率。

  ●兼容性：兼容16550标准寄存器组。

  ●FIFO缓冲器：256字节的TX和RX FIFO缓冲器。

3.信号和通信参数

  ●RS232信号：包括DCD、RXD、TXD、DTR、GND、DSR、RTS、CTS、RI。

  ●数据位：支持4、5、6、7、8位数据位。

  ●停止位：支持1、1.5、2个停止位。

  ●奇偶校验位：支持奇数、偶数、无校验、标记位、空格。

  ●流量控制：支持无流控制、软件流控制（Xon/Xoff）、硬件流控制。

  ●工作温度范围：-65°C至+150°C。

4.系统要求

  ●Windows操作系统：支持Windows Server 2003、2008、2012、2016、2019，以及Windows XP、Vista、7、8、8.1、10。

  ●Linux操作系统：支持Linux内核版本2.6.27、2.6.31、2.6.32、3.x及更新版本。

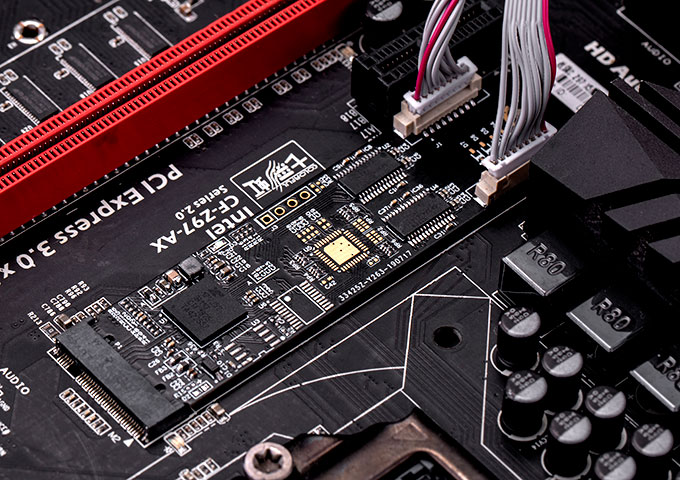

  ●设备要求：电脑至少有一个可用的M.2 key M或key B插槽。

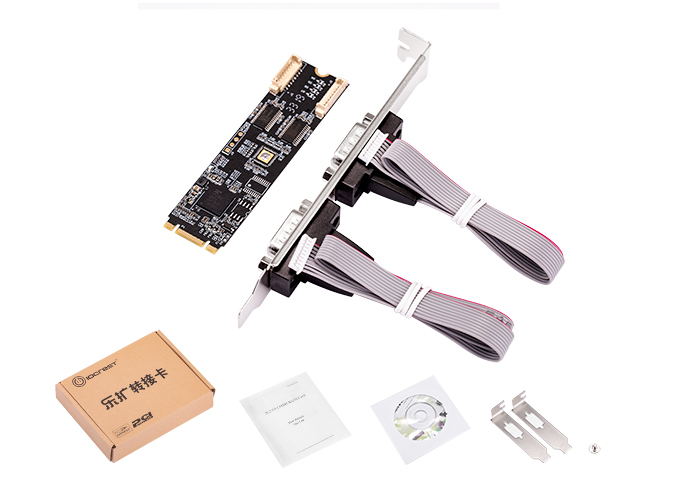

5.包装内容

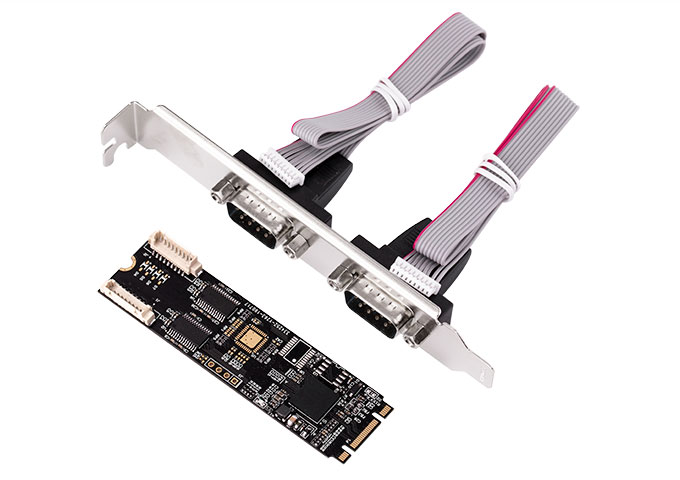

  ●1× M.2转2端口RS232卡

  ●1× 用户手册

  ●2× 短铁片

  ●1× 驱动光盘
