该款转接卡可通过主机的PCIe 3.0 x 16 插槽转接出4个M.2插槽， 支持 NVMe RAID，采用PCIe 3.0 x16总线带宽，传输带宽高达128Gb/s。用户可将未使用的 CPU PCle 通道分配给硬盘，快速建立具有多个M.2 SSD的可引RAID阵列。专为 Intel® Virtual RAID on CPU (VROC) 和 AMD Ryzen™ Threadripper™ 平台而设计，致力于为广大高阶主机 & 工作站、影音处理、NAS/电竞玩家提供海量存储和极致速度的需求。
型号IO-PCE34M2-01
输入接口PCIe
输出接口M.2
主板卡槽PCIe x16/x32
传输速率128Gb/s
辅助配件M.2安装材料,自粘导热垫,用户手册,螺丝刀

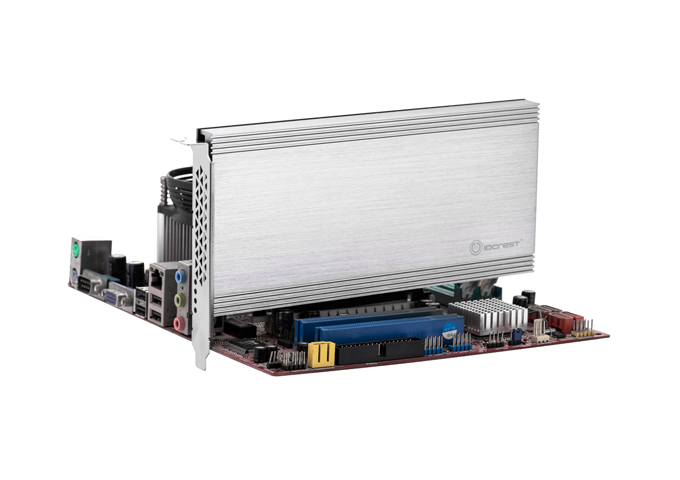

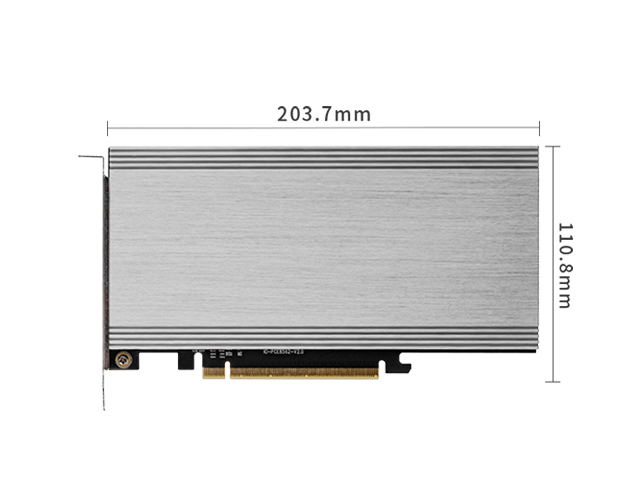

产品尺寸203.7x110.8mm
产品简介
•该款转接卡设计用于通过主机的PCIe 3.0 x16插槽转接出4个M.2插槽，支持NVMe RAID，采用PCIe 3.0 x16总线带宽，传输带宽高达128Gb/s。专为Intel® Virtual RAID on CPU (VROC)和AMD Ryzen™ Threadripper™平台而设计，满足高阶主机、工作站、影音处理、NAS、电竞玩家对海量存储和高速度的需求。
特性

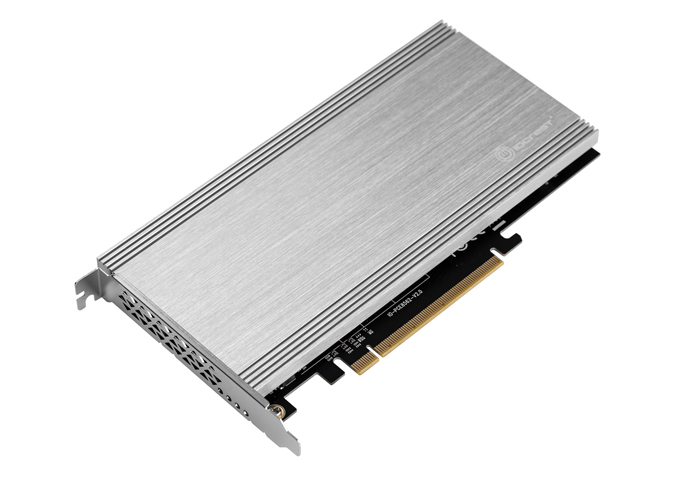

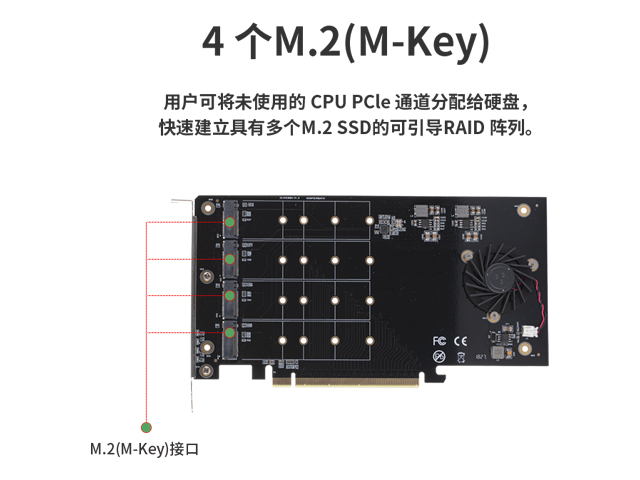

•M.2 NVMe接口：配备4个M.2 NVMe接口，用户只需连接到台式机PCIe扩展插槽即可使用，无需外部电源或电缆。

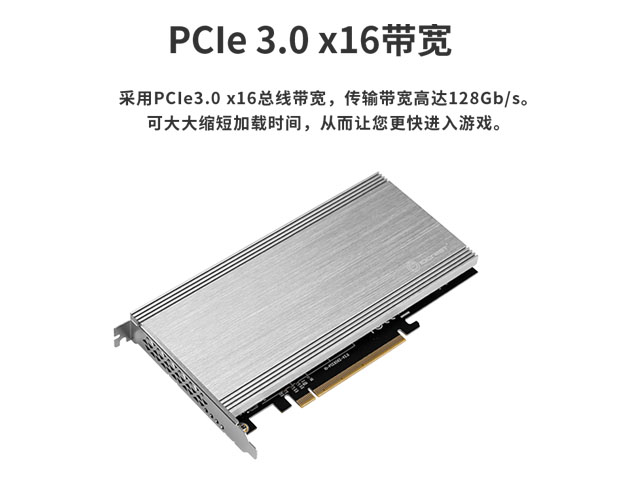

•PCIe Gen3技术：采用PCIe Gen3 x16技术，传输带宽高达128Gb/s，可大大缩短加载时间，提升游戏体验。
•电源解决方案：新型两相电源解决方案，可为每个M.2 SSD提供高达19.8W的功率。

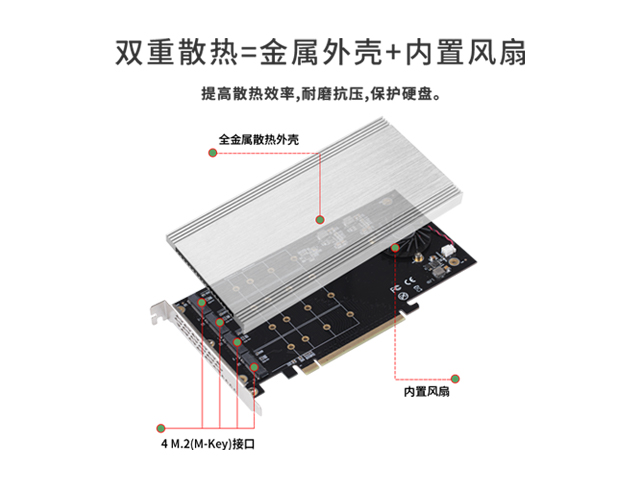

•散热性能：全金属散热片外壳和内置风扇设计，有效降低M.2 SSD的温度，实现高速传输和高可靠性。
•驱动器支持：支持多达四个PCIe 3.0 M.2 SSD，传输带宽高达128Gbps。
•平台兼容性：在Intel VROC和AMD Ryzen Threadripper平台支持使用CPU PCIe通道创建可引导的NVMe RAID阵列。
•PCIe插槽兼容性：支持PCIe x16插槽。
•向后兼容性：支持PCIe 3.1、3.0，以及PCIe 2.0主板。
•M.2规范支持：符合PCI Express M.2规范1.0、1.1。
•数据传输速率：支持高达2.5Gb/s (250MB/s)，5Gb/s (500MB/s)，8Gb/s (1GB/s)的数据传输。
•NGFF M Key SSD支持：支持2230、2242、2260、2280大小的NGFF M Key SSD。
•M.2插座：支持四个可用的NGFF M.2(M-Key)插座。
•安装便利性：易于安装，无需额外驱动程序。
系统要求
•支持Windows
•Linux操作系统。
•需要有一个可用的PCIe x16/x32插槽的PC。
包装内容

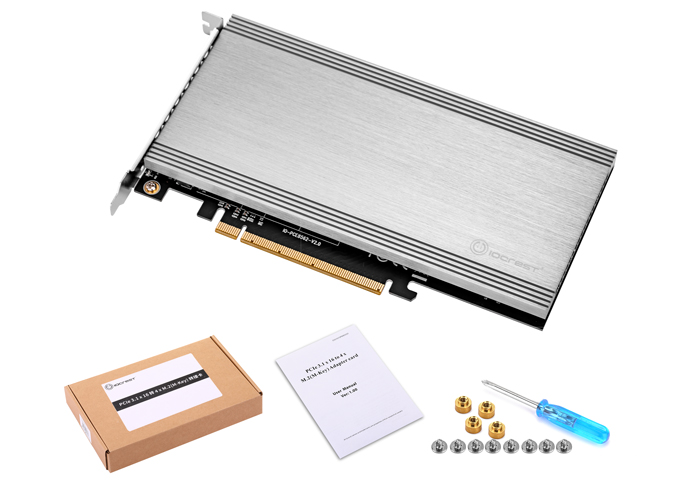

•1 x PCIe x16至4 x M.2(M-Key)卡
•1 x M.2安装材料
•4 x 自粘导热垫
•1 x 用户手册
•1 x 螺丝刀
注意事项
•不支持分拆的主板和BIOS只能识别一个模块。
本产品驱动下载
立即下载
问：请问，该款拆分扩展卡用在超微X10DRi主板使用，拆分是怎样的情况？
答：这款PCIE x16拆分卡，插在超微X10DRi主板上，可以把pcie3.0 x16插槽拆分成4个M.2 PCIe 3.0 x4给NVME硬盘使用。
问：请问，这款拆分扩展卡安装4个傲腾M10 16GB 固态硬盘，支持系统盘启动吗？
答：安装4个傲腾M10 16GB 固态硬盘，在BIOS里可以认到盘，也就是说系统可以在拆分卡上的硬盘上启动。
问：请问，这款拆分扩展卡插在超微X10DRi主板是否支持VROC，能够组建RAID硬阵列吗？散热怎么样？
答：不支持VROC，没法组建RAID硬阵列，只能在系统里组建软阵列。采用的是全金属散热外壳和内置风扇，散热不错。解决了主板第二个M.2槽只能用SATA协议的难题。
问：这款拆分扩展卡在使用过程中，指示灯不亮，是什么原因？
答：有可能是因为SSD传输协议是pcie3.0 x2，也有可能是因为主板不支持VROC。
问：正常使用这款扩展卡需要注意哪些？
答：1) 你需要一个兼容的主板。这就是 16x PCIe 插槽允许硬件将 16x 通道划分为 4x 块并自我管理的能力。您还需要在 BIOS 中告诉主板该卡在哪个插槽中。
2) SSD必须是 M.2 NVME 和“M”key。不是“B”key，不是“B + M”key，而是绝对的“M”key。部分制造商的网站并未提及规格，建议最好确认该驱动器是支持 PCIe 3.0 x4的NVME协议的M-key SSD。
问：为什么这张卡中的每个 NVMe 驱动器都需要 4 个 PCIe 3.0 通道？
答：因为这些通道中的每一个都以 984.6 MB/s 的速度运行。因此，每个 NVMe 驱动器需要 4x 984.6 MB/s = 3.938 MB/s。 这就是为什么这张卡在 PCIe 3.0 中需要 16 个通道的原因。
