产品简介

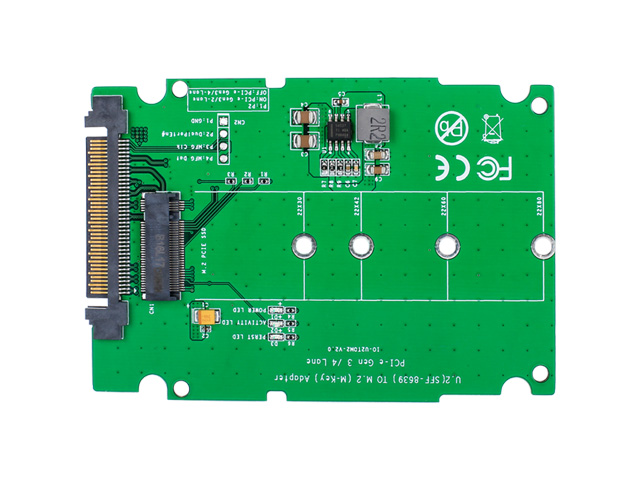

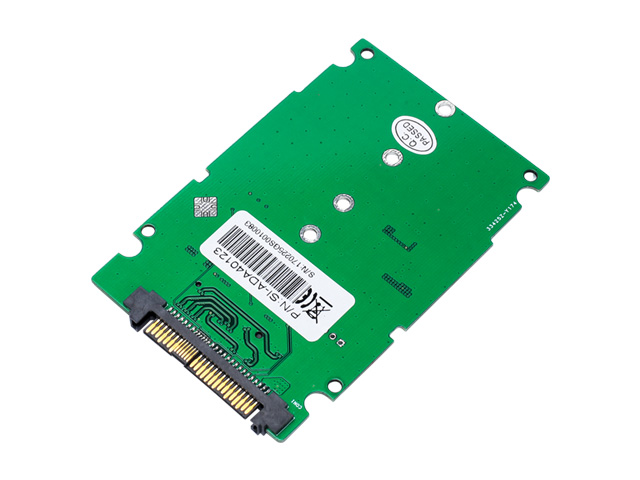

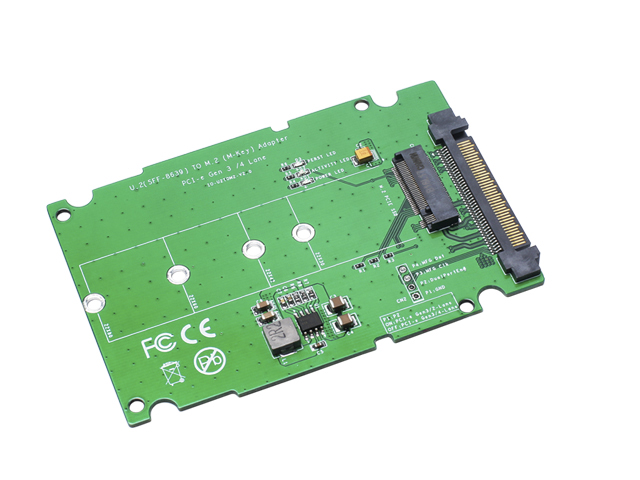

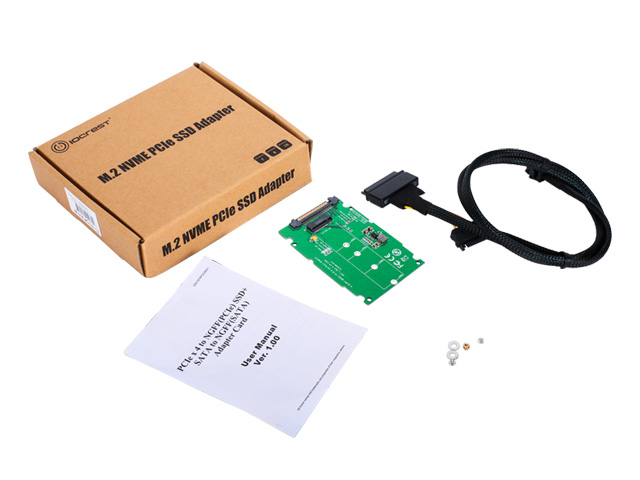

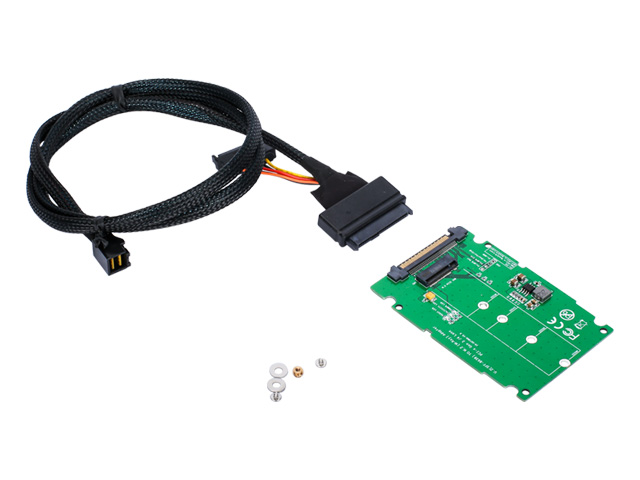

• 该款转接卡设计用于将主板上的SFF-8643接口转换为M.2 PCI-e SSD接口，支持通过SFF-8643转U.2(SFF-8639)数据线连接高性能的2.5" NVMe M.2 SSD固态硬盘。设备端U.2线的一端连接SATA电源，另一端连接U.2转接卡的数据口。

特征

• 内置连接器: 内置SFF-8639插头连接器和M.2 (NGFF) M-key插座连接器。

• 状态指示: D1 LED指示M.2/PCI-e 4通道设备功率正常，D2 LED显示工作状态。

• CLKREQ支持: 支持CLKREQ功能，实现PCIe接口电路电源的开启/关闭。

规格

• PCI Express: 符合PCI Express基础规范修订版3.0。

• SSD规格: 支持企业级SSD SFF-8639规格1.0a版本。

• 电机械规范: 符合PCI Express Card Electro-Mechanical (CEM)规范修订版2.0。

• M.2规范: 符合PCI Express M.2规范修订0.7版本1.0。

• NVM Express: 支持NVM Express 1.2a。

• 电源管理: 采用脉宽调制同步降压变换器功率集成电路，支持最大输出电流3.3V, 5A。

• 保护功能: 短路保护、浪涌电流抑制、热关断保护。

• ESD: 符合ESD HBM(人体模式)/2KV和ESD CDM（带电设备模式)/500V标准。

• 支持的M.2 M-key 规格

• Type B-M: 8022、6022、4222、3022。

操作系统支持

• Windows: 支持Windows 7/8/8.1/10（包括64位版本）。

• UEFI: 支持UEFI 2.3.1或以上版本。
