产品简介：

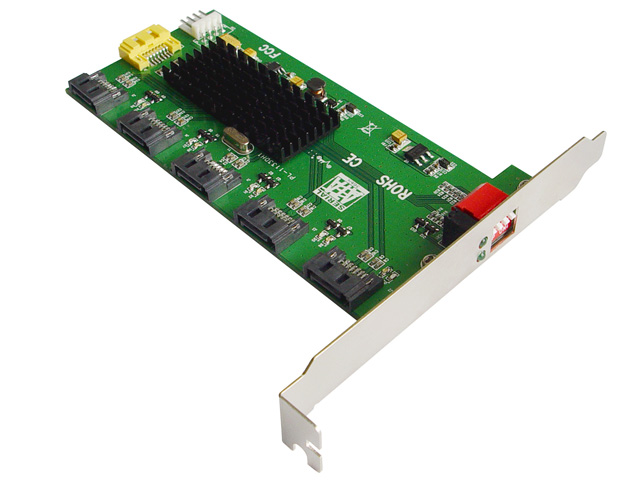

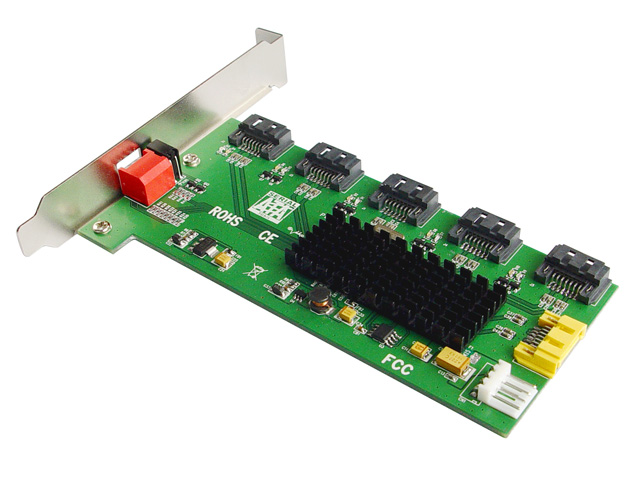

• 五通道多功能阵列卡是一款集成RAID功能的单芯片解决方案，支持SATA II接口，旨在减轻CPU的负担并提升数据处理效率。该卡符合SATA与eSATA端口规范，适用于内部系统和外部存储应用，尤其适合需要数据备份和防止硬盘驱动器损坏导致数据丢失的场景。配备的4段拨码开关允许用户快速、方便地设置RAID阵列。

加速应用：

• RAID 0： 适用于游戏、动画、影音剪辑、摄影和家庭高清视频存储等对数据量和访问速度要求极高的应用，以获得最佳性能。

• RAID 1： 提供镜像即时热备份，适合对数据安全性要求高的用户，如软件设计和企业商务数据应用，通过在两颗硬盘上同时写入数据来实现及时的数据保护和容错。

功能特色：

• 硬件加速： 纯硬件物理加速引擎，不占用CPU和系统内存资源。

• 简易设置： 通过拨动开关即可瞬间完成RAID设置，操作简单。

• 硬盘支持： 支持2TB以上硬盘容量。

• SATA 支持： 兼容SATA II Gen2i和Gen2m标准。

• 高级特性： 支持Native Command Queue (NCQ) 和48位LBA模式。

• RAID 支持： 提供多种RAID模式，包括0、1、3、5、10、LARGE和CLONE。

• 自动速度转换： 根据硬盘支持自动转换至1.5Gbps或3Gbps的速度。

• 额外支持： 支持BIST和Loopback模式，以及在线坏扇区热修补功能。

• 即插即用： 支持热插拔，且无需驱动程序，无需进入BIOS设置阵列。

系统需求：

• 兼容Windows XP/Vista/7/Linux等操作系统。

驱动程序安装：

• 免驱，无需安装驱动程序。

工作模式设置：

• 根据产品包装内的说明，将拨动开关拨至所需工作模式，然后重新启动电脑以完成模式设置。

电脑启动时，阵列卡会自动进行阵列配置，此时LED灯将闪烁，待电脑自检完成后即可开始运作。

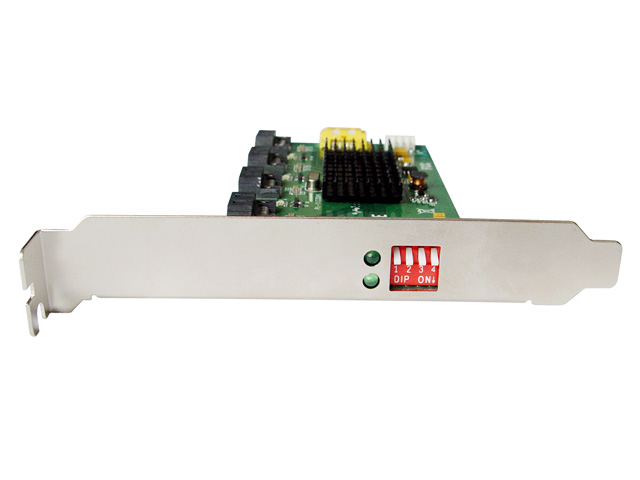

• 拨动开关1、2、3用于配置，第4个为功能键。只有当功能键处于ON状态时，配置键才会生效。为防止误操作，在完成阵列设置后，请将功能键拨至OFF状态。

• 首次使用时，将拨动开关拨至所需模式然后启动电脑即可完成设置。

• 更改工作模式前，必须先执行CLEAR操作。

更改RAID模式：

• 关闭电脑。

• 将拨动开关设置为清除状态，即OFF/OFF/OFF/ON。

• 启动电脑，等待机器自检和配置阵列完成后关机。

• 将拨动开关设置为新的阵列配置，然后开机。

注：

• 当硬盘容量或组合模式单卷标容量超过2TB时，Windows XP系统可能无法识别超出2TB的部分。建议在Windows Vista或更高版本的Server系统中使用，以支持更大容量。此限制与本产品质量无关，而是XP系统的已知限制。
