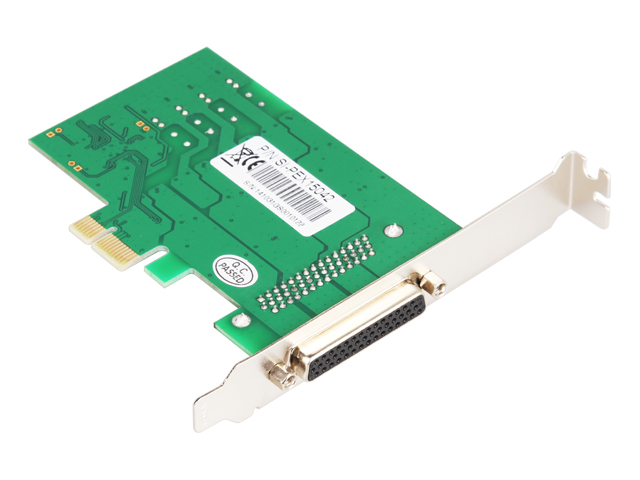

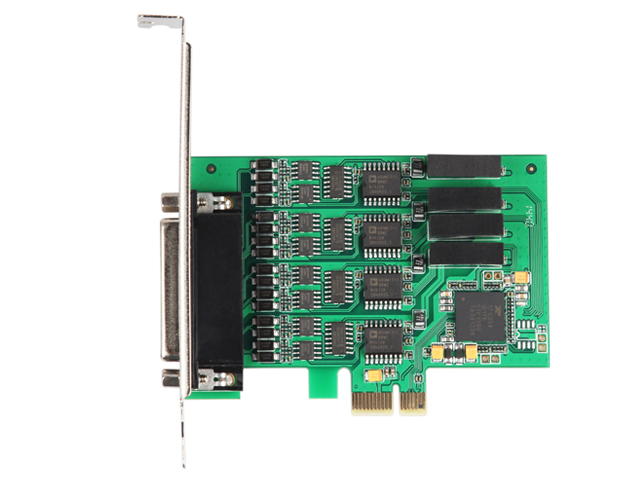

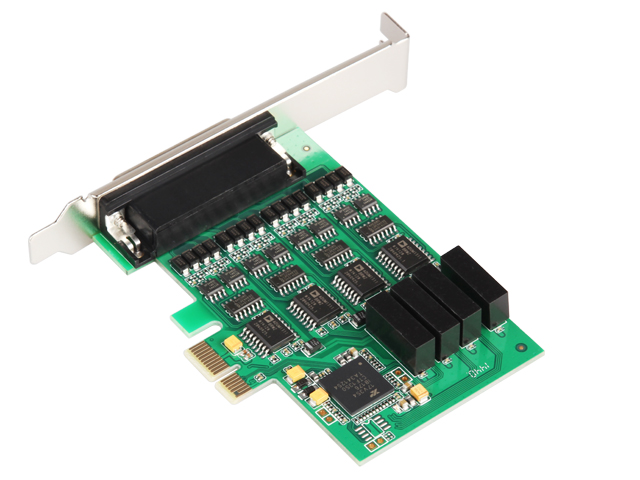

该款多串口卡将允许用户在台式计算机或服务器上增加4个独立的RS422/485端口,采用接口保护,600W浪涌保护,15KV ESD全信号保护;2500Vrms磁藕隔离电压保护、瞬态共模抑制能力: 25KV/us, 1000 V DCDC电源隔离模块保护保证了RS422/485接口的高速稳定传输。
型号IO-PCE354-PR4S
输入接口PCIe
输出接口RS485/422
主板卡槽PCIe X1,X2,X4,X8,X16
传输速率6Mbps

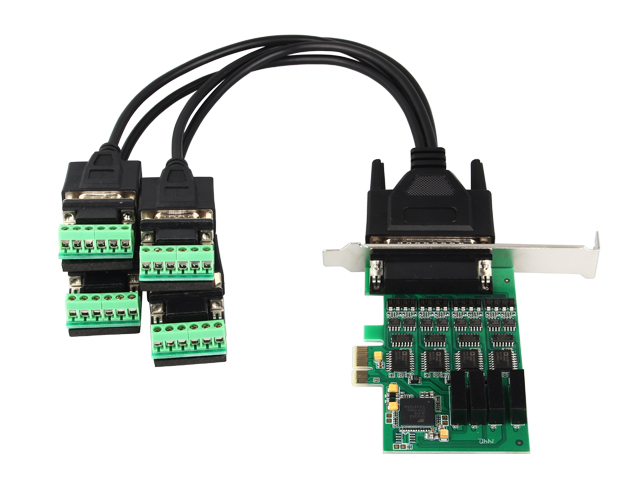

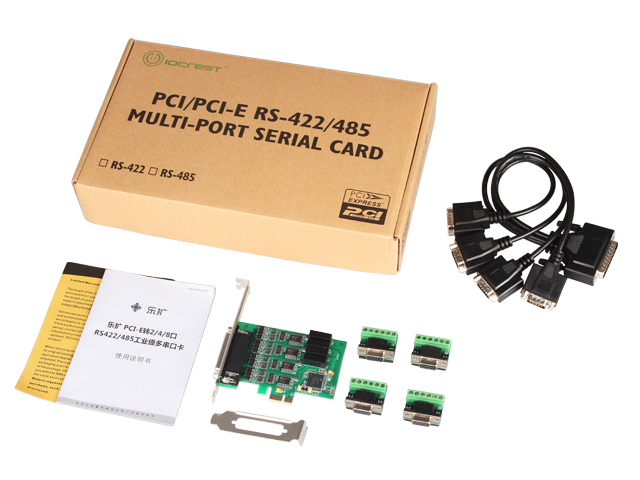

辅助配件短铁片,转接头,驱动光盘(选配)
产品尺寸98x70mm
特点:
1.支持PCIe 2.0兼容1.0
2.支持X1,X2,X4,X8,X16(通道)的PCI Express总线连接器;
3.支持EIA RS422,RS485标准;
4.RS422信号:T/R+,T/R-,RXD+,RXD-,GND
5.RS485信号:DATA+(B),DATA-(A),GND
6.600W浪涌保护, 15KV ESD全信号保护
性能参数:
1.符合EIARS422,RS485标准;
2.RS422信号:T/R+,T/R-,RXT+,RXT-,GND;RS485信号:DATA+(B),DATA-(A),GND;
3.RS422工作方式:点对多的全双工双向通信;
4.RS485工作方式:点对多的半双工通信;
5.不用跳线设置自动实现RS422/485通信方式;
6.最大传输距离:RS422/485端1200米(9600bps)
7.传输介质:双绞线或者屏蔽线;
8.16550兼容的寄存器组;
9.256个字节的发送和接收FIFO;
10.自动XON / XOFF软件流控制;
11.具有多节点的自动地址检测;
12.接口保护:600W浪涌保护,15KV ESD全信号保护;2500Vrms磁藕隔离电压保护、瞬态共模抑制能力: 25KV/us, 1000 V DCDC电源隔离模块保护
13.自动分配IRQ与I/O地址。
14.每秒位数:300-921600
15.数据位:5、6、7、8
16.奇偶校验:偶、奇、无、标志、空格;停止位:1、1.5、2
17.流控制:Xon/Xoff 、硬件、无
18.工作环境: -40 to 85⁰C.
19.最大传输速率为6Mbps
支持的系统:
Windows® Server 2003, 2008, 2012
Windows® XP, Vista, 7, 8
Linux 2.6.27, 2.6.31, 2.6.32, 3.x.x and newer
支持PCI Express的系统,可用的PCI Express插槽
本产品驱动下载
