产品简介

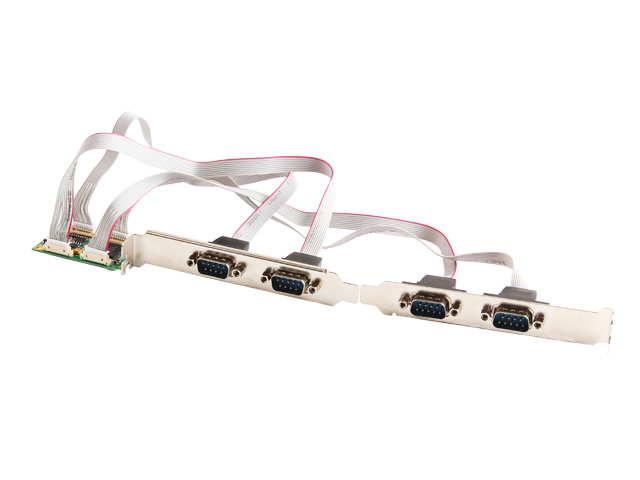

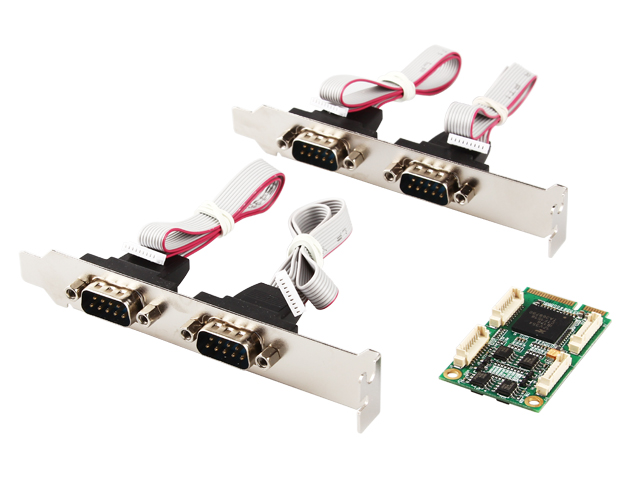

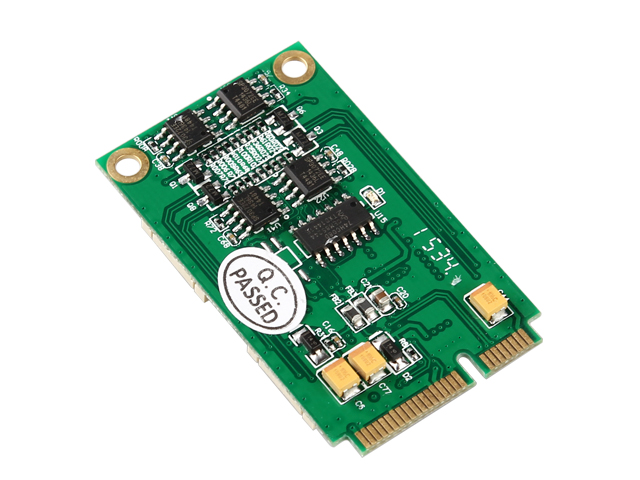

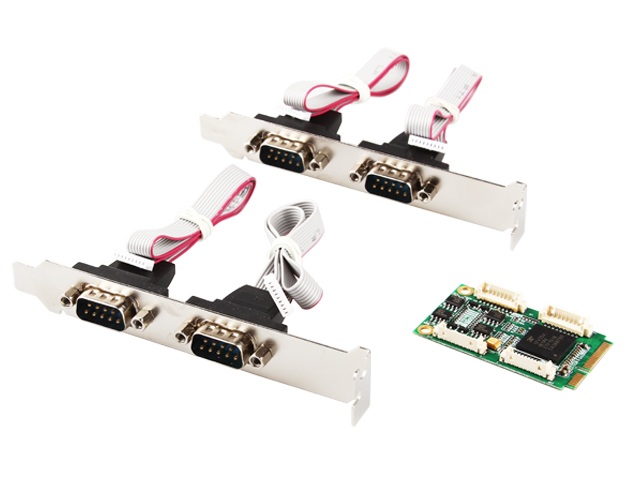

•该款MINI PCI-E串口卡采用先进的PCI Express总线标准，能够在任何具备迷你PCI Express插槽的微型系统中扩展出4个RS422/485串口。这些串口可用于连接多种设备，特别适用于那些缺乏传统串口的现代主板。该卡提供了卓越的性能和高速的数据传输能力，非常适合用于远程访问服务器、存储网络管理、下一代销售点系统以及工厂自动化和过程控制等场合。

产品特点

•符合Full-Mini (F1) card type插槽规格：确保与标准的Mini PCI Express插槽兼容。

•符合PCI-E Mini Card 电气规范 Revision 1.2：保证在小型设备上的稳定运行。

•RS485信号定义：包含DATA+ (B), DATA- (A), GND，适用于RS485通信标准。

•RS422信号定义：包含T/R+, T/R-, RXD+, RXD-, GND，适用于RS422通信标准。

•浪涌保护和ESD保护：所有串行端口均提供600W浪涌保护和15 kV ESD保护，确保端口安全。

•工作模式：支持异步工作，点对点或点对多点（半双工2线，全双工4线）。

•传输距离：RS-485/422端口支持最远1.2 km的传输距离（300 bps--921600 bps）。

•睡眠模式与唤醒指示：支持节能模式，并有指示灯显示设备状态。

•传输介质：支持双绞线电缆或屏蔽电缆。

•方向控制：采用自动控制数据流方向的技术，自动区分和控制数据传输方向，无需外部控制信号。

•UART接口配置：支持7或8个数据位，1或2个停止位，奇偶校验选项包括even, odd, none，mark,space。

•流量控制：支持无流量控制、硬件流控（RTS/CTS）和软件流控（xon/xoff）。

•负载能力：每个转换器支持一对多传输，最多可连接32个RS-422或RS-485接口设备。

应用场景

•下一代销售点系统：适用于零售环境中的支付和交易处理。

•远程访问服务器：用于远程数据中心或服务器的管理与维护。

•存储网络管理：适用于SAN（Storage Area Network）环境的数据管理和监控。

•工厂自动化和过程控制：在自动化生产线和工业环境中进行数据采集和控制。

系统要求

•Windows操作系统：支持Windows Server 2008 R2, 2012, 2016, 2019以及Windows 10。

•Linux操作系统：支持Linux 3.x.x, 4.x.x, 5.x.x以及更新版本。

•硬件要求：设备需具备可用的Mini PCI Express插槽，且符合相应的键槽配置要求。
