该产品是一款通用的USB转RS422/485转换器,兼容USB、RS422、RS485标准,能够将单端的USB信号转换为8个RS422/485信号,提供每线浪涌保护功率,保证了RS422/485接口的高速传输, RS422/485端通过DB9公头的连接器连接使得其轻松实现USB接口的电脑主机与多路RS422/485总线系统和设备之间数据传输。
型号IO-U24232A-8S
输入接口USB
输出接口RS422/485
主板卡槽
传输速率230400bps
辅助配件USB Type-A 转Type-B线,电源适配器,转接头,驱动光盘(选配)
产品尺寸430x115x30mm
产品简介:
•
该产品是一款通用的USB转RS422/485转换器,兼容USB、RS422、RS485标准,能够将单端的USB信号转换为8个RS422/485信号,提供每线浪涌保护功率,保证了RS422/485接口的高速传输,

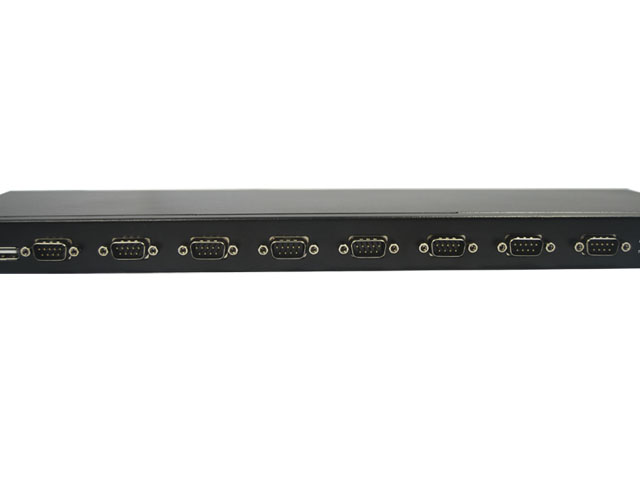

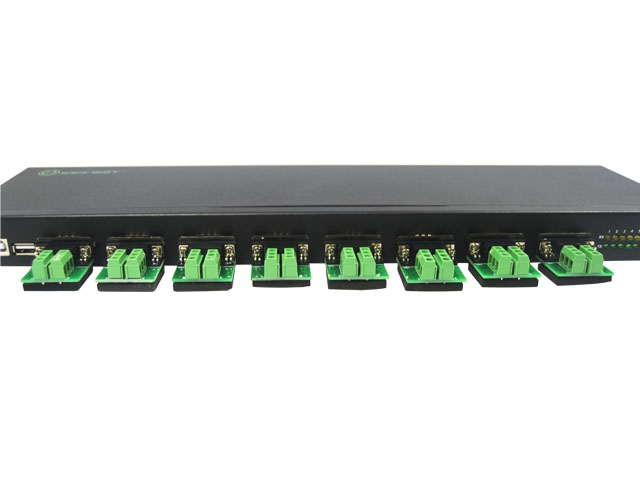

RS422/485端通过DB9公头的连接器连接使得其轻松实现USB接口的电脑主机与多路RS422/485总线系统和设备之间数据传输。
• 主要通信方式:
1.点到点四线全双工
2.点到多点四线全双工
3.点到点双线半双工
4.点到多点双线半双工
• 转换器作为全双工或半双工接线时,为了防止信号的反射和干扰,需要在线路的终端接一个匹配电阻(参数:120欧姆1/4W)
性能参数:
• 符合USB1.0,1.1,2.0标准;
• 符合EIA RS422,EIA RS485标准

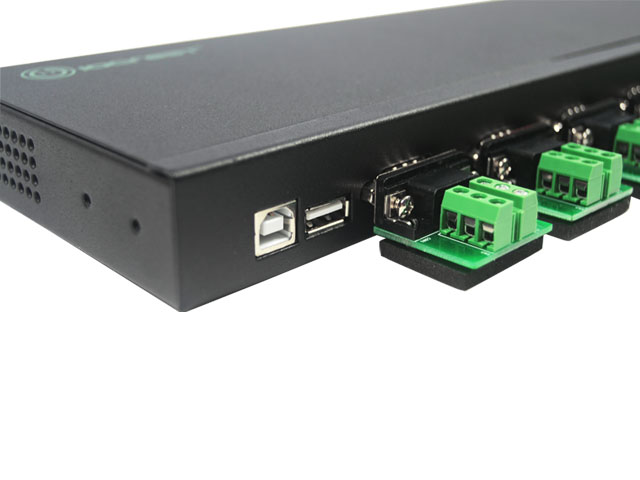

• USB信号:VCC,DATA-,DATA+,GND
• RS-422信号:T/R+,T/R-,RXT+,RXD-,GND;RS-485信号:T/R+,T/R-.GND
• RS-422工作方式:点对多的全双工双向通信
• RS-485工作方式:点对多的半双工双向通信
• 最大的传输距离:USB口不超过5米,RS-422/485端1200米(9600bps时)
• 传输介质:双绞线或者屏蔽线
• 负载能力:RS-422,最多10个,含主设备;RS-485,最多32个
• 波特率:300 baud to 230400baud自动侦测串口转输速度;
• 流量控制:none,hardware and xon/xoff
• 接口保护:浪涌保护,±15KV静电保护

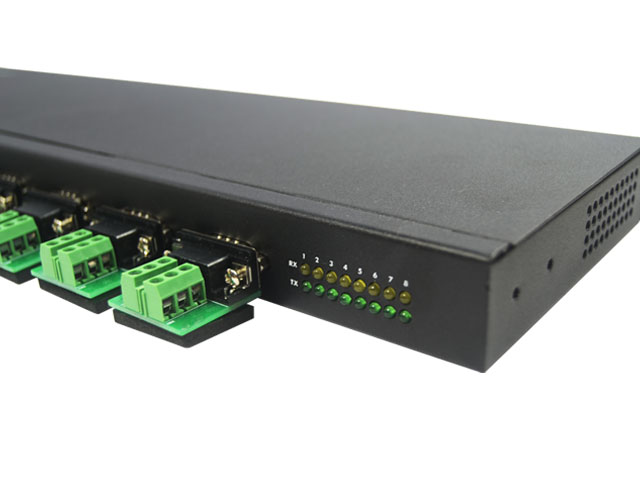

• 信号指示灯:发送(TXD),接收(RXD)
• USB连接线带磁环,屏蔽,可抗信号干扰;

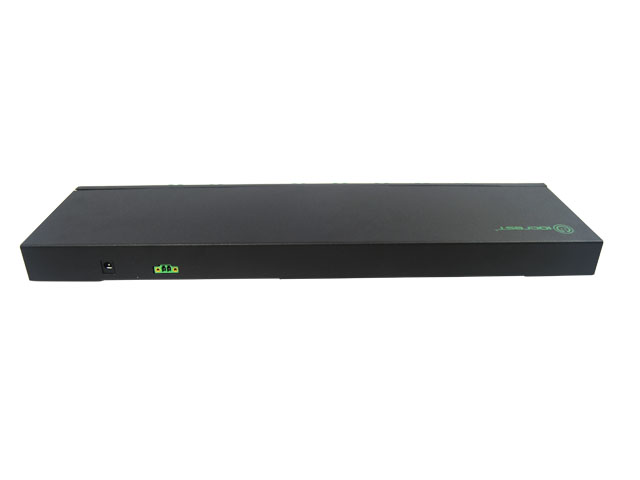

• 可选DC插孔(DC 5V)或接线板电源连接(9-36 DC)
• 工作环境:-40 to 85⁰C
支持的系统:
• Windows XP,Vista,7,8 ,10 32,64-bit;
• Windows Server 2K3,2K8,2K12 32,64-bit
• Windows XP Embedded
• Windows CE 4.2, 5.0 and 6.0
• Mac OS-X
• Linux 3.2 and greater
• Android

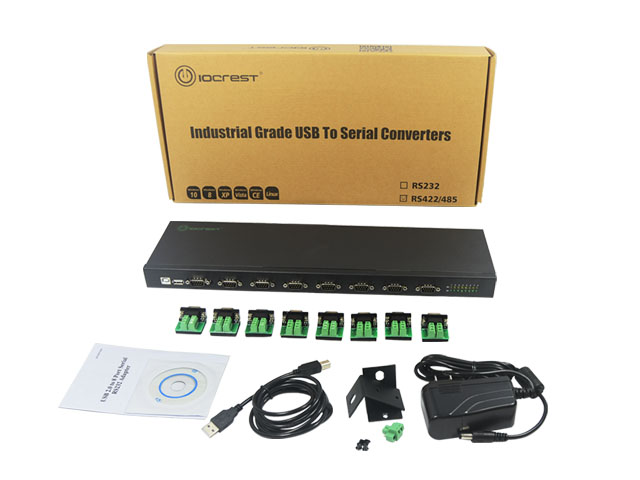

包装清单:
1 x USB2.0转8口串行适配器
1 x 驱动光盘
1 x 说明书
1 x USB Type-A 转Type-B线
1 x 电源适配器
