产品简介

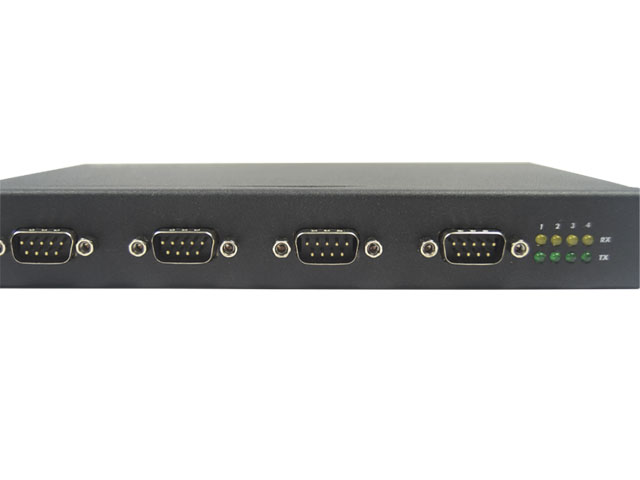

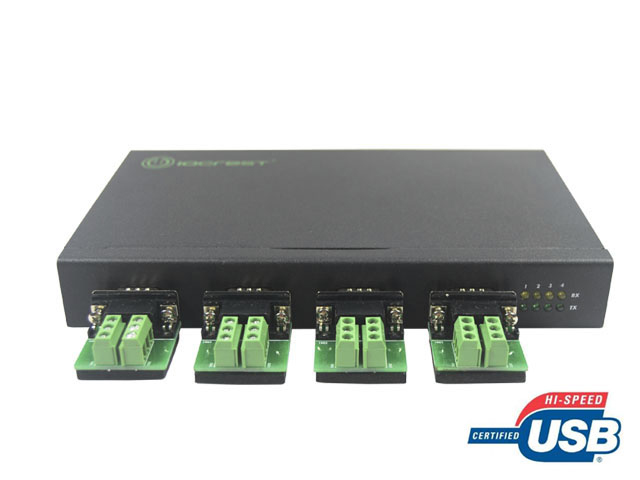

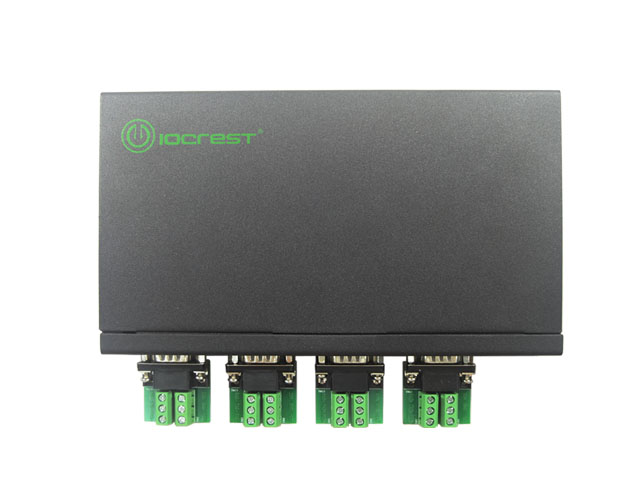

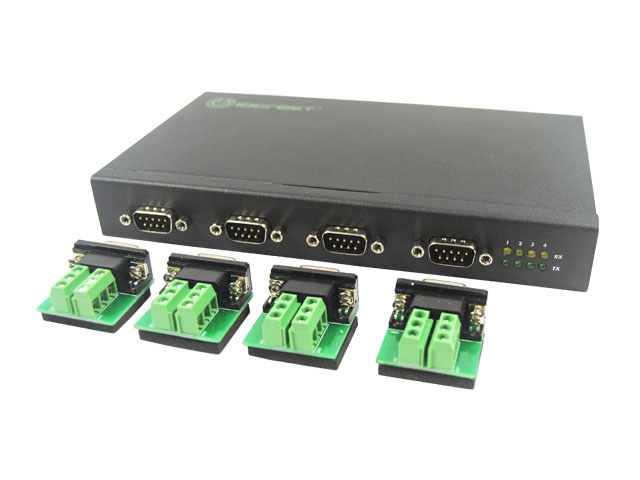

•功能：该产品是一款通用的USB转RS422/485转换器，兼容USB、RS422、RS485标准，能够将USB信号转换为4个RS422/485信号，并通过DB9公头连接器实现USB接口的电脑主机与多路RS422/485总线系统和设备之间的数据传输。

主要通信方式

•点到点四线全双工

•点到多点四线全双工

•点到点双线半双工

•点到多点双线半双工

•转换器作为全双工或半双工接线时，为了防止信号的反射和干扰，需要在线路的终端接一个匹配电阻（参数：120欧姆1/4W）。

性能参数：

•符合USB 1.0, 1.1, 2.0标准；

•符合EIA RS-422, EIA RS-485标准；

•USB信号：VCC, DATA-, DATA+, GND；

•RS-422信号：T/R+, T/R-, RX+, RX-, GND；RS-485信号：T/R+, T/R-, GND；

•RS-422工作方式：点对多的全双工双向通信；

•RS-485工作方式：点对多的半双工双向通信；

•最大传输距离：USB口不超过5米，RS-422/485端1200米（在9600bps时）；

•传输介质：双绞线或屏蔽线；

•负载能力：RS-422最多10个设备，含主设备；RS-485最多32个设备；

•波特率：300 baud至230400baud自动侦测串口转输速度；

•流量控制：无、硬件和XON/XOFF；

•接口保护：浪涌保护，±15kV ESD保护；

•信号指示灯：发送(TXD), 接收(RXD)；

•USB连接线：带磁环和屏蔽，可抗信号干扰；

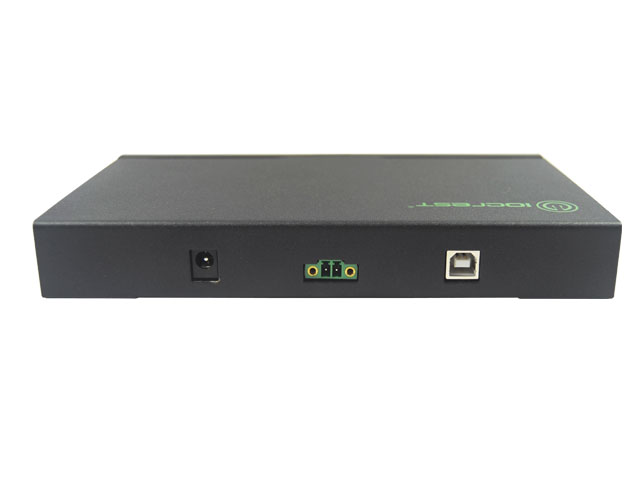

•电源选项：可选DC插孔（DC 5V）或接线板电源连接（9-36V DC）；

•工作环境：-40°C至85°C。

支持的系统：

•Windows XP, Vista, 7, 8, 10 (32位和64位版本)；

•Windows Server 2003, 2008, 2012 (32位和64位版本)；

•Windows XP Embedded；

•Windows CE 4.2, 5.0, 和 6.0；

•Mac OS X；

•Linux 3.2 及更高版本；

•Android。

包装清单：

•1 x USB2.0转4口串行适配器；

•1 x 驱动光盘；

•1 x 说明书；

•1 x USB Type-A 转 Type-B 线；

•1 x 电源适配器。
