产品概述

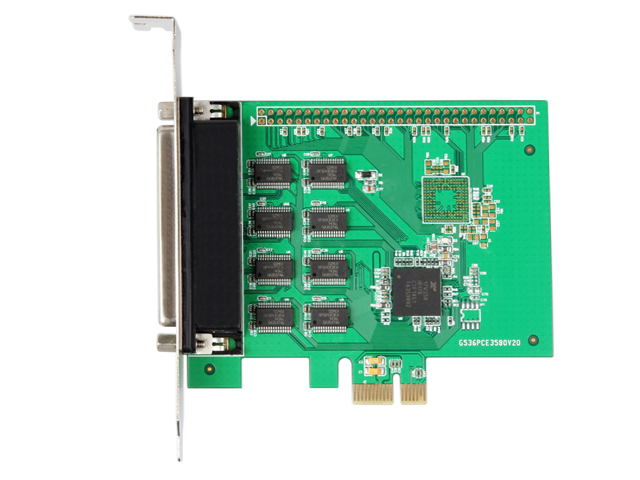

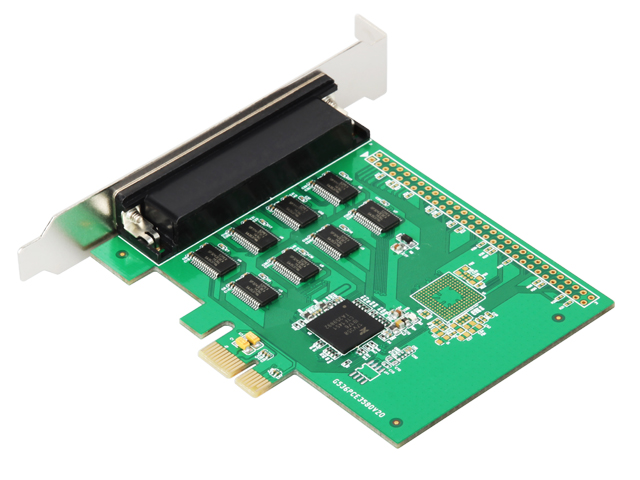

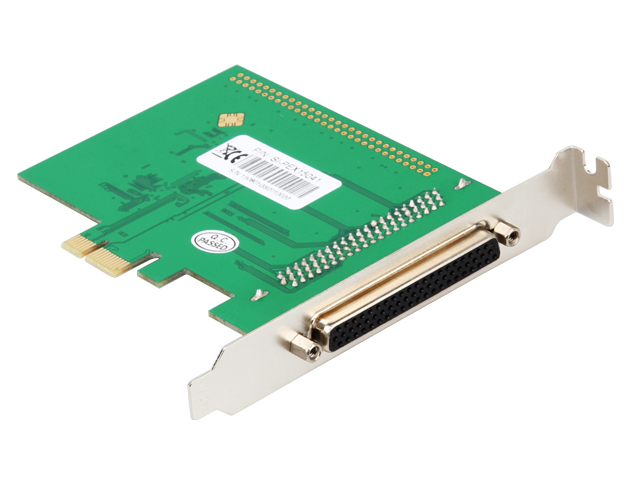

•这款PCI-E转8口RS-232串口卡是一款为满足多种串行通信需求而设计的高性能适配卡。它能够通过主机的PCI-E插槽提供8个独立的RS-232串行端口,适用于各种工业和商业环境。该产品支持短铁片安装,兼容2U机箱,并提供与Windows操作系统兼容的软件驱动程序。
产品特点
•RS232接口: 支持8个独立的RS-232接口,适用于连接PC终端、调制解调器、打印机等多种串行设备。
•FIFO缓冲: 每个串行端口独立拥有256字节的发送和接收FIFO,提高数据吞吐量和处理效率。
•数据速率: 支持标准RS-232数据速率,最高可达921.6Kbps。
•温度范围: 工业级操作温度范围为-40℃至85℃,确保在不同环境下的稳定性能。
•驱动程序: 提供适用于Windows操作系统的WHQL认证软件驱动程序,确保设备与系统的兼容性和稳定性。
产品规格
•PCI-E兼容性: 符合PCI-Express 2.0规范,并向下兼容PCI-Express 1.1规范。
•插槽类型: PCI-Express x1插槽,传输速率达2.5Gbps,提供稳定的数据传输。
•端口映射: 支持传统端口的重新映射功能,便于操作系统中的识别和管理。
•物理尺寸: 产品尺寸为100mm (长) x 120mm (宽) x 21.5mm (厚)。
•操作系统支持: 支持Windows 8.1, Windows 7, Vista, XP, 2000, Server 2003至2008的32位和64位版本,以及Linux和Mac OS X 10.5、麒麟(Kylin)和UOS。

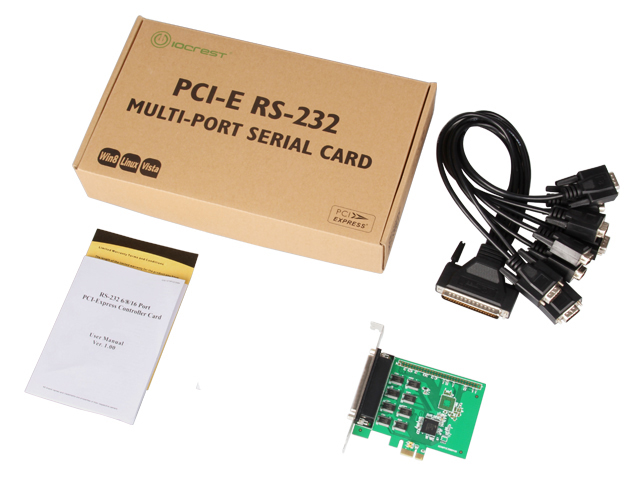

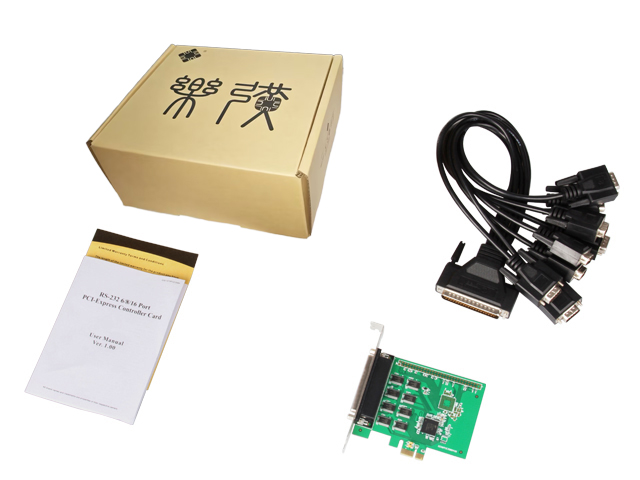

包装清单
•1x PCI Express转8口RS-232串口卡

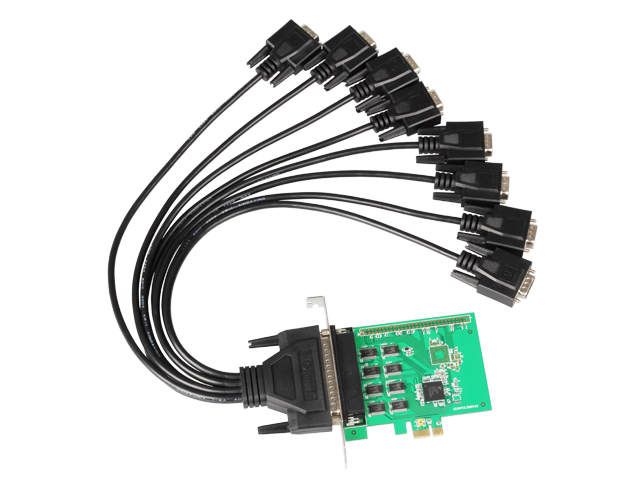

•1x 一分八串口线
•1x 说明书
•1x 驱动光盘
<p><br/></p><p>Q:这个卡支持麒麟系统吗?</p><p>A:支持麒麟,统信等Linux系统支持使用</p><p> </p><p>Q:这个卡需要安装驱动吗?Win7系统可以使用吗?</p><p>A:可以,需要安装驱动后使用,windows驱动的安装方法可以查看详情页介绍</p><p> </p><p>Q:Linux系统可以免驱使用吗?</p><p>A:RS232的串口卡支持系统内核自带驱动使用。可以免驱使用,RS 422/RS 485的串口卡PCI_E和miniPCE接口的卡需要安装驱动使用。</p><p> </p><p>Q:如何简单测试串口是否工作通讯</p><p> <img src="/data/upload/image/20241230/1735526016763700.png" title="1735526016763700.png" alt="1735526016763700.png" style="width: 690px; height: 422px;" width="690" vspace="0" height="422" border="0"/></p><p>Q:Linux系统怎么安装驱动?有教程吗?</p><p>A:(链接)</p><p> </p><p>Q:这个串口卡的接口定义是什么?</p><p>A:422对应的孔位定义为</p><p>1—RXD-</p><p>2—TXD+</p><p>3—RXD+ </p><p>4—TXD-</p><p>5—GND</p><p>6—空(VCC本产品未用)</p><p>485对应接线孔位定义为</p><p>1—空</p><p>2—TX/RXD+(A)</p><p>3—空</p><p>4—TX/RXD-(B)</p><p>5—GND</p><p>6—空</p><p>Q:这个驱动怎么下载?用的哪个驱动?官网找不到啊?</p><p>A:百度搜索我们的官网的驱动下载地址:http://www.mmui.com.cn/index.php?catid=38,在里面下划找到EXAR/352/354/358下载安装即可。</p><p> </p><p> </p><p><br/></p>
<p>先将串口卡安装到 PC 上的 PCE 插槽上。 然后打开电脑,进入系统。</p><p>将驱动复制放在桌面(个人方便操作)</p><p>1. 驱动解压出来如下图:我把文件名改成 358,简单操作</p><p><img src="/data/upload/image/20241223/1734932033782107.png" title="1734932033782107.png" alt="图片1.png"/> </p><p>2. 打开终端, 运行 ROOT 权限,如下图:</p><p><img src="/data/upload/image/20241223/1734932042853215.png" title="1734932042853215.png" alt="图片2.png"/> </p><p>3. 开始操作, 输入 lspci -vd 13a8:* 然后回车键</p><p><img src="/data/upload/image/20241223/1734932082830619.png" title="1734932082830619.png" alt="图片3.png"/><img src="/data/upload/image/20241223/1734932087546778.png" title="1734932087546778.png" alt="图片4.png"/> </p><p>4. 输入 ls /sys/bus/pci/drivers/serial/0000:01:00.0 bind new_id remove_iduevent unbind 然后回车键</p><p><img src="/data/upload/image/20241223/1734932095943754.png" title="1734932095943754.png" alt="图片5.png"/><img src="/data/upload/image/20241223/1734932099251884.png" title="1734932099251884.png" alt="图片6.png"/> </p><p>5. 输入 echo -n "0000:01:00.0" > /sys/bus/pci/drivers/serial/unbind 然后回车键</p><p> <img src="/data/upload/image/20241223/1734932121795753.png" title="1734932121795753.png" alt="图片7.png"/> </p><p><br/></p><p><img src="/data/upload/image/20241223/1734932131105319.png" title="1734932131105319.png" alt="图片8.png"/> <br/></p><p><br/></p><p>进行以上操作是将系统自带的移除掉, 以下开始编译驱动。 1.接上面的,输入 ls 显示如下图:</p><p><br/></p><p><img src="/data/upload/image/20241223/1734932172898437.png" title="1734932172898437.png" alt="图片9.png"/></p><p>2. 开始进入驱动所在的路径:因为我是放在桌面,所以输入 cd Desktop 然后回车</p><p><img src="/data/upload/image/20241223/1734932178599915.png" title="1734932178599915.png" alt="图片10.png"/> </p><p>3. 输入 ls 查看文件,我们看到文件夹 358</p><p><img src="/data/upload/image/20241223/1734932191983339.png" title="1734932191983339.png" alt="图片11.png"/> </p><p><br style="page-break-before:always" clear="all"/> </p><p>3. 进入文件夹 358 输入 cd 358 回车键,如下图:</p><p><img src="/data/upload/image/20241223/1734932197467553.png" title="1734932197467553.png" alt="图片12.png"/> </p><p>4. 然后进行 make 输入 make 然后回车,如下图:</p><p><img src="/data/upload/image/20241223/1734932203288718.png" title="1734932203288718.png" alt="图片13.png"/></p><p><br/></p><p>5. make 完成后输入 insmod xr17v35x.ko 然后回车,不会显示变化。</p><p> <img src="/data/upload/image/20241223/1734932224785296.png" title="1734932224785296.png" alt="图片14.png"/><img src="/data/upload/image/20241223/1734932228840595.png" title="1734932228840595.png" alt="图片15.png"/> </p><p>到此驱动编译完成。</p><p><br style="page-break-before:always" clear="all"/> </p><p>检查是否编译成功,路径如下:我这里测试的是 8 口串口卡 <br/></p><p>Files--Computer--dev</p><p><img src="/data/upload/image/20241223/1734932248135671.png" title="1734932248135671.png" alt="图片16.png"/> </p><p>系统版本内核:</p><p><img src="/data/upload/image/20241223/1734932254141743.png" title="1734932254141743.png" alt="图片17.png"/></p>
